[LT] Išradimas priklauso statybinių medžiagų gamybos technologijai ir skirtas įvairių statybinių gaminių gamybai - plytų (ištisų, tuščiavidurių, paprastų, apdailos), čerpių, apdailos plytelių, statybinio akmens ir kitų statybinės paskirties gaminių.@Technologija sukurta karbonatinėms uolienoms, visų pirma įvairioms kriauklainio modifikacijoms, o taip pat dolomitui, kurio tam tikrais parametrais susmulkinta medžiaga yra gaminių užpildas. Rišiklis yra koloidiniai mineraliniai klijai - skystas stiklas, užduotų parametrų pagal modulį ir tankį. Optimalių fizikinių mechaninių parametrų stabilizacija ir gavimas pasiekiamas stipraus kietiklio iš vieno komponento įkrovos įvedimo į standų skiedinį dėka. Išradimo tikslas - kompozicijos iš klinties, kriauklainio, dolomito ir kai kurių kitų karbonatinių uolienų sukūrimas, naudojant gana paprastą technologiją, kitų sudėtinių kompozicijos dalių minimalų kiekį, tuo pačiu gaminat daugiatonę produkciją, kurią naudojant galima pagaminti dirbtinę statybinę medžiagą be terminio apdirbimo su priimtinomis fizikinėmis-mechaninėmis, estetinėmis savybėmis ir plačiu pritaikymu. Šis uždavinys pasiekiamas tuo, kad sudaroma kompozicija, esant šiam komponentų santykiui, masės %:@aktyvuotas užpildas 84,2 - 84,8,@skystas stiklas 13,5 - 13,9,@natrio silicio fluoridas 1,7 - 1,9.@Pagal drėgnumą pradinė įkrova yra pusiau sausa. Medžiagos formavimas pasiekiamas dviejų pusių presavimu dviejose stadijose. Spalvinė gaminių gama pasiekiama, į kietą mišinį įvedant šviesai ir atmosferai patvarių pigmentų įkrovas. Viso proceso galutinis rezultatas - išlaikytų dydžių, tikslių briaunų, didelio paviršiaus švarumo gaminiai. Gamybos procesas atliekamas serijiniais nacionalinės gamybos įrengimais.
[EN] The invention relates to manufacturing of building materials and producing of different building articles - bricks (standart, cavity, economy, facing), tiles, wall tiles, building stone and other building articles. The technology has been created for carbonaceous rocks, especially, for different modifications of shelly ground and also dolomite, fined in some parameters material of which is used as aggregate. A bonding adhesive is colloidal mineral glue - water glass with required parameters according to module and density. To get and stabilize optimum physics-mechanical parameters a hardening agent is added to a mortar. An object of the invention is to create a composition from limestones, shelly ground, dolomite and some other carbonaceous rocks by using simple technology and minimum amount of other parts of composition at the same time producing many tones of products. The using of this composition allows to produce the man-made building material without thermal treatment and with useful physics-mechanical and aesthetical properties and wide application. The composition contains, in weight %: activated aggregate 84,2 - 84,8; water glass 13,5 - 13,9; sodium silicon fluoride 1,7 - 1,9. The initial feed is semidry. The material is formed by twoside pressing in two stages. The desired colour of articles is achieved by adding feed of pigment resistant to a light and atmosphere. The articles from this composition have hight surface finish, precise sizes and edges. The technology process is working on national lot production devices.
[0001] Išradimas priklauso statybinių medžiagų gamybos technologijai ir skirtas įvairių statybinių gaminių gamybai - plytų (ištisų, tuščiavidurių, paprastų, apdailos), čerpių, apdailos plytelių, statybinio akmens ir kitų statybinės paskirties gaminių.
[0002] Žinomi Įvairūs mišiniai, turintys mineralinių klijų (skystą stiklą), įvairios sudėties kietiklį, užpildą, kurwi formuoja.!gaminį presavimu, veikiant 49-77 kgf/cm2 slėgiu.
[0003] Po džiovinimo ir išdegimo gaminiai turi 2000-2100 kg/m3 tūrio masę (JAV patentas Nr. 3573940, kl. 106-84, publikuotas 1971 04 06).
[0004] Šių mišinių gamybos trūkumas yra aukštos energijos sąnaudos, kadangi statybinėms medžiagoms yra būtinas išdegimas 1300 °C temperatūroje, atmosferos užteršimas kuro degimo produktais.

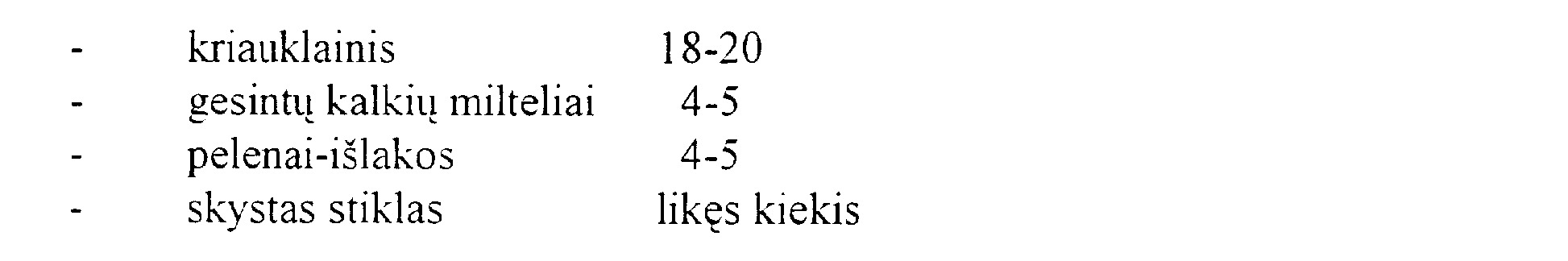

[0005] Išradimui artimiausias mišinys (SSSR autorinis liudijimas Nr.722872, kl. C04B 19/04, publikuotas 1980 03 18) turi šį komponentų santykį, masės %:
[0006] Medžiagos, pagamintos iš šios kompozicijos pasižymi mažesniu stiprumu, mažesniu atsparumu vandeniui ir šalčiui. Be to, gaminį reikia išdegti 1300 °C temperatūroje, tai sukelia aukštas energijos sąnaudas.
[0007] Minėti trūkumai atsiranda dėl žemo cheminio aktyvumo naujai susidariusiuose junginiuose ir stipraus kietiklio nebuvimo.
[0008] Išradimo tikslas - kompozicijos iš klinties, kriauklainio, dolomito ir kai kurių kitų karbonatinių uolienų perdirbimo atliekų sukūrimas, naudojant gana paprastą technologiją, kitų sudėtinių kompozicijos dalių minimalų kiekį, tuo pačiu gaminant daugiatonę produkciją, kurią naudojant galima pagaminti dirbtinę statybinę medžiagą be tenninio apdirbimo su priimtinomis fizikinėmis-mechaninėmis, estetinėmis savybėmis ir plačiu pritaikymu.
[0009] Iškeltas uždavinys pasiekiamas, sudarant kompoziciją šia seka ir turiniu: mechaninis užpildo apdirbimas, išskiriant optimalias pagal stambumą
[0010] frakcijas;
[0011] stipraus kietiklio, sudaryto iš vieno komponento, panaudojimas; presavimas:
[0012] Išskirtiniai pareikšto išradimo požymiai yra tai, kad aukštos fizikinės-mechaninės ir estetinės savybės pasiekiamos dėka: optimalaus stambumo įvairių karbonatinių uolienų kaip užpildo
[0013] panaudojimo;
[0014] mechaninės užpildo aktyvacijos, bendrai homogeniškai sumaišant
[0015] sausus komponentus ir gaunant standų skiedinį;

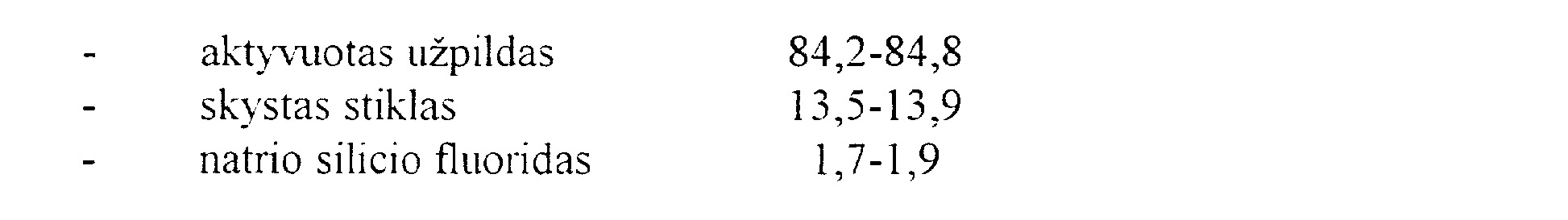

[0016] Kompozicija statybinių medžiagų gamybai, susidedanti iš skysto stiklo, stipraus kietiklio iš vieno komponento ir užpildo, išsiskiria tuo, kad ji turi natrio silicio fluoridą kaip stiprų kietiklį, o kaip užpildą - aktyvuotas klinties, kriauklainio, dolomito gavybos ir perdirbimo atliekas, esant šiam komponentų santykiui, masės %:

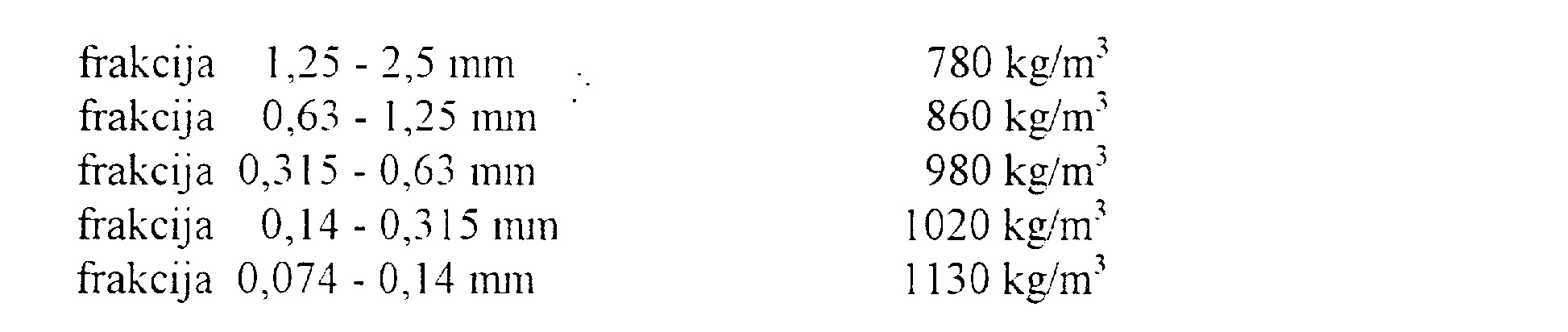

[0017] Atskirų klinties frakcijų supiltinis tankis charakterizuojamas šiais duomenimis:
[0018] Medžiagos piltinio tankio didėjimas, mažėjant dalelių dydžiui, liudija apie santykinai stambių porų suardymą, jas smulkinant, o medžiagos poringumo sumažėjimas vyksta dėl smulkesnių frakcijų kiekio padidėjimo, vadinasi, ir jų fizikinės-mechaninės charakteristikos yra aukštesnės.

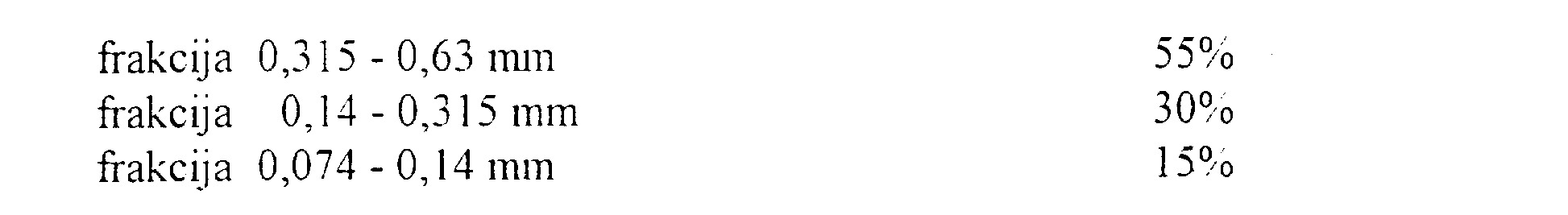

[0019] Piltinis mišinio, susidedančio iš kruopščiai sumaišytų frakcijų: 0,315 mm - 0,63 mm; 0,14 - 0,315 mm; 0,074 - 0,14 mm - kartu paėmus, esant šiems santykiams:
[0020] tankis sudaro 1320 kg/m3, tai žymiai viršija sunkiausios frakcijos 0,074 - 0,14 mm piltini tankį.
[0021] Tai patvirtina pasirinktos sudėties, kurioje tarpgrūdinės tuštumos užsipildo smulkiausiomis dalelėmis, optimalią granuliometriją. Sumažėja sistemos poringumas, padidėja kontaktų skaičius tūrio vienete, nes tai yra svarbi sąlyga, sukuriant medžiagą, pasižyminčią padidintomis stipnimo charakteristikomis.
[0022] Be aukščiau minėtos frakcinės sudėties, gaminant eilinės paskirties gaminius, naudojamas 0,63 - 0,00 mm stambumo užpildas be frakcijų atskyrimo. Gauta medžiaga pagal fizikines-mechanines sa\ybes atitinka standartus (plytų), bet atsilieka nuo suskirstytos frakcijomis medžiagos pagal estetinius duomenis.
[0023] Siekiant tolygaus kietiklio pasiskirstymo standaus skiedinio tūryje į smulkinimo-maišymo kamerą supilama 25% užpildo masės, i kurią prideda 100% kietiklio masės, ir standų skiedinį kruopščiai maišo, po to į kamerą supila likusią užpildo dalį ir gaminamas galutinis standus skiedinys.
[0024] I panioštą standų skiedinį, pilamas dulkių pavidalu rišiklis dėl tolygaus pasiskirstymo kietame skiedinyje ir didesnio suvilgymo paviršiaus kontaktų kiekio.
[0025] Standaus skiedinio gamybos metu įvyksta jo aktyvacija. Smulkinimo-trynimo procesų dėka standaus skiedinio fazėje susidaro papildomi suvilgymo paviršiai, dėl iš naujo susidariusių frakcijų, mažesnių negu - 0,6 mm, įvyksta efektyvus rišiklio kontaktas su iš naujo papildomai susidariusiu kietos fazės paviršiumi, tai, galiausiai, įtakoja gaunamos medžiagos fizikinių-mechaninių savybių pagerinimą.
[0026] Tolesnio presavimo ir natūralaus medžiagos džiovinimo proceso metu vyksta fizikinis-mechaninis masės sukietėjimas, susidarant netirpiems vandenyje junginiams.
[0027] Pareikšto išradimo pavyzdys pagamintas pagal šią receptūrą: kriauklainis - 84,2%, kietiklis - natrio silicio fluoridas - 1,9%, skystas natrio stiklas - 13,9%.

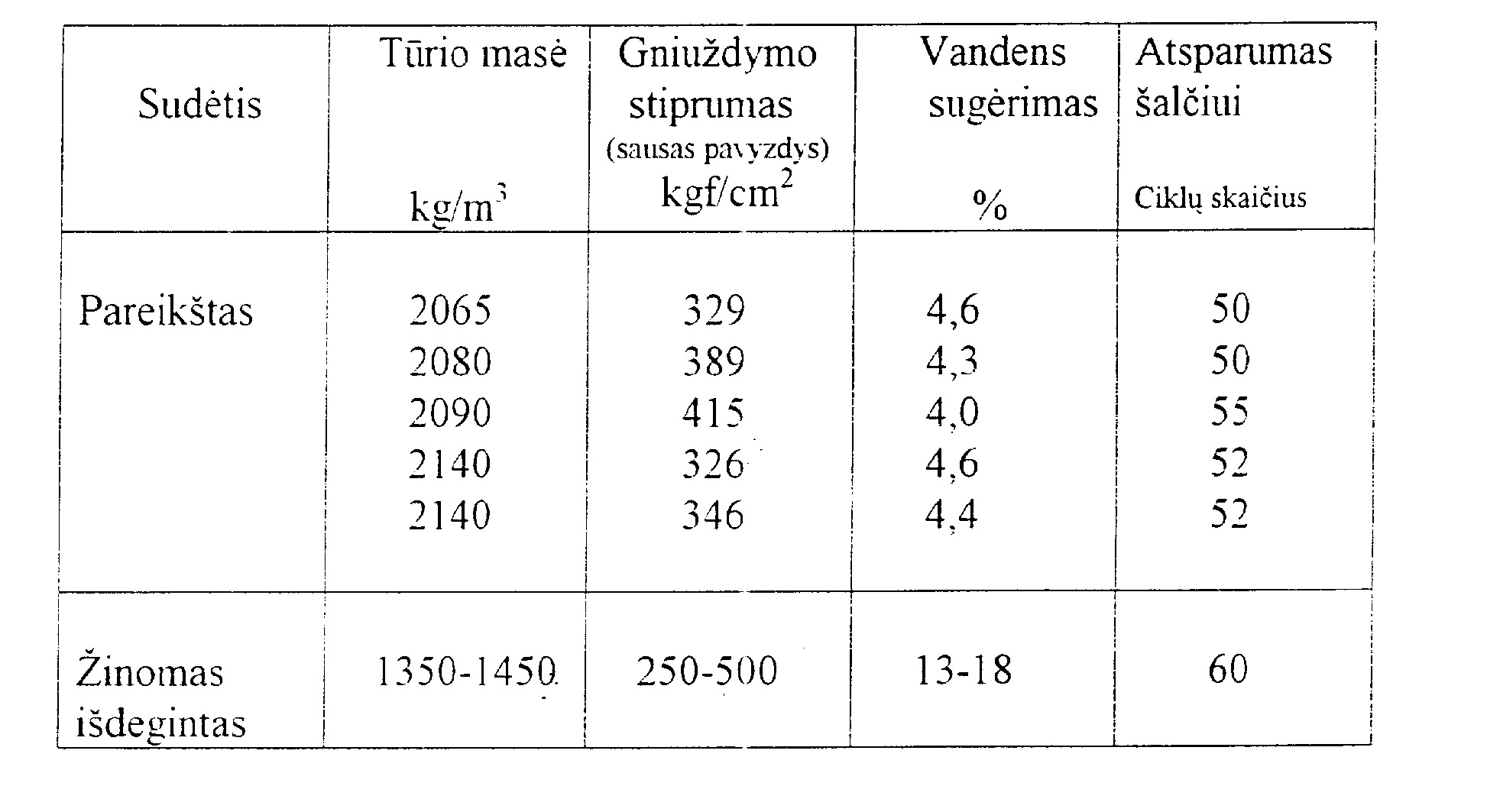

[0028]
[0029] 2.2. Antroji stadija - slėgis 150 - 350 kg/cm2, gradacija kas 50 kg/cm2
[0030] Pareikšti pavyzdžiai pagaminti pagal šią receptūrą: kriauklainis - 84,8%, kietiklis - natrio silicio fluoridas - 1,7%, skystas natrio stiklas - 13,5%.

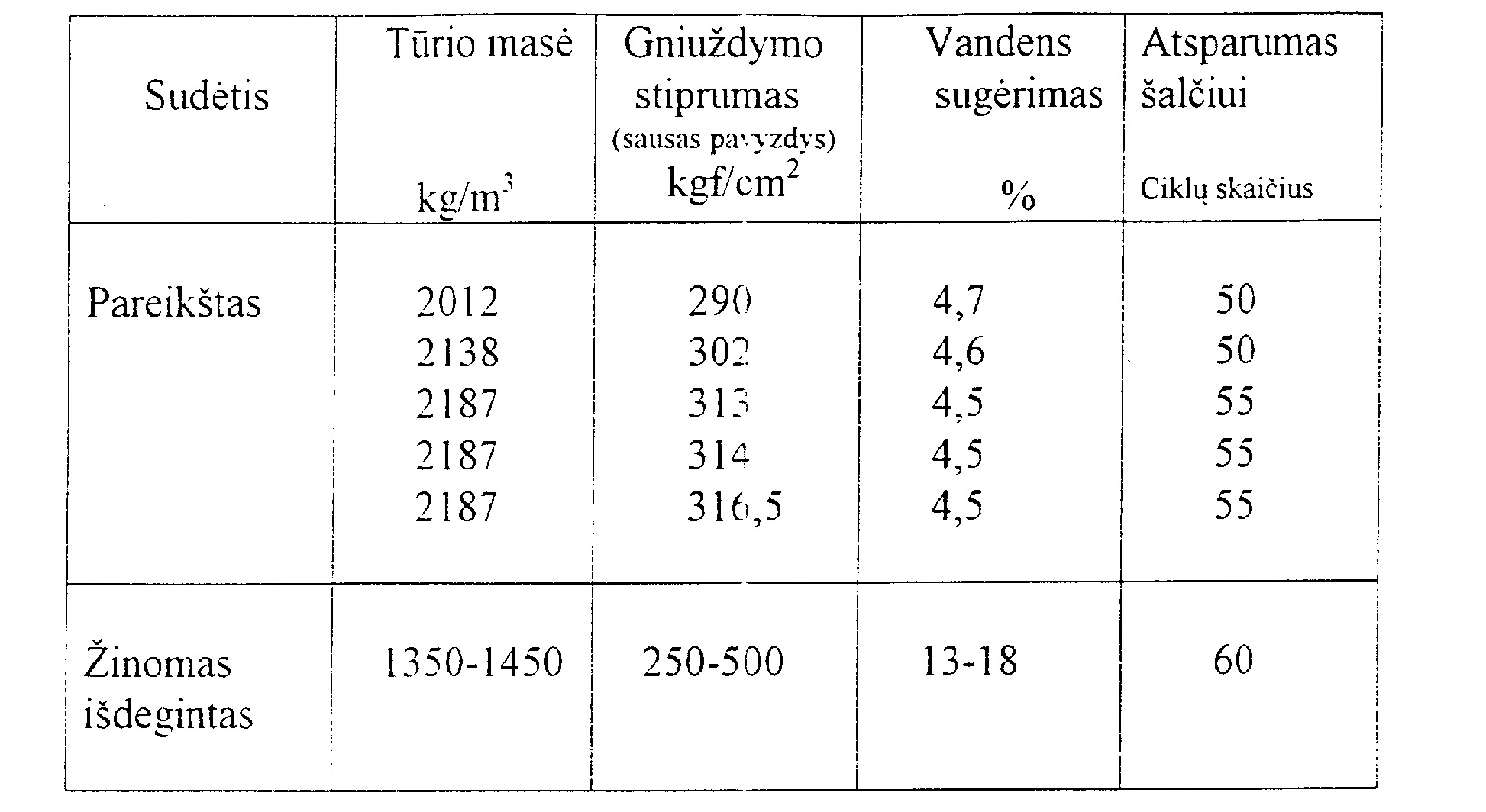

[0031]
[0032] Pareikšti pavyzdžiai pagaminti pagal šią receptūrą: dolomito milteliai - 84,8%, kietiklis - natrio silicio fluoridas - 1,7%, skystas natrio stiklas - 13,5%.

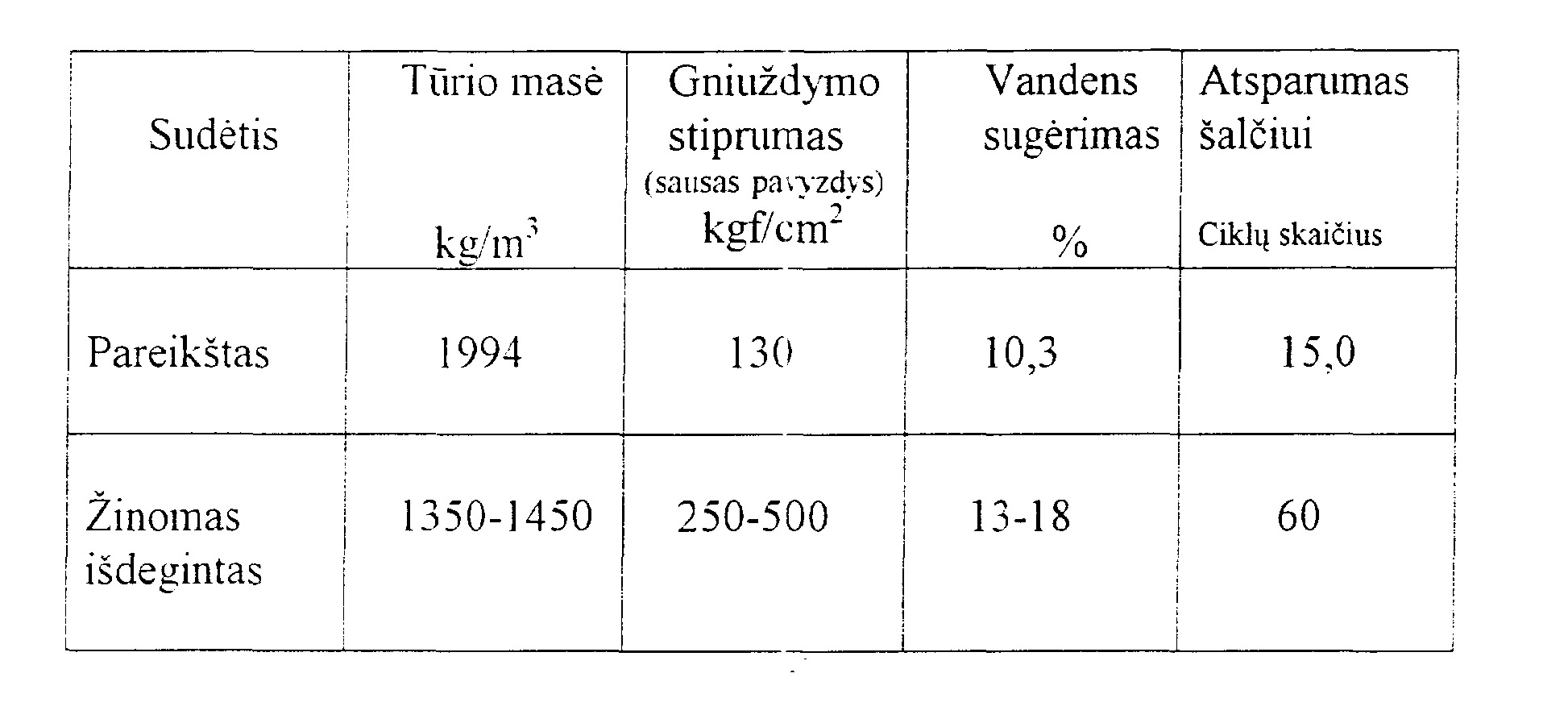

[0033] Atliktų darbų rezultatai patvirtina pareikštos technologijos panaudojimo tikslingumą statybinių medžiagų gamyboje. Gaminiai yra estetiški, patvarūs drėgmės, biologinių faktorių poveikiams, ekologiškai švarūs. Gamybos technologijai nereikia didelių energijos išlaidų, gamyba yra be atliekų.

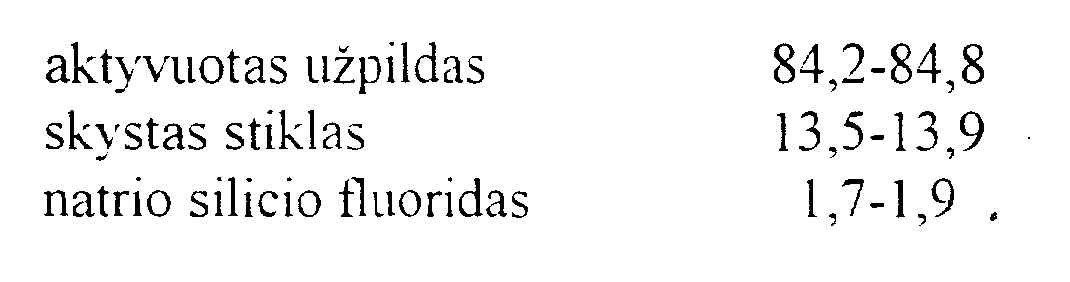

Kompozicija statybinių medžiagų gamybai, susidedanti iš skysto stiklo,stipraus kietiklio iš vieno komponento ir užpildo, besiskirianti tuo,kad turi natrio silicio fluoridą kaip stiprų kietiklį, o kaip užpildą - aktyvuotas klinties, kriauklainio, dolomito ir kitas karbonatinių uolienų gavybos ir perdirbimo atliekas, esant šiam komponentų santykiui, masės %:
