[LT] Siūlomas išradimas priskiriamas gipsinių rišamųjų medžiagų gavimo būdams ir gali būti panaudotas gipsinių rišamųjų medžiagų ir dirbinių gavimui iš ekstrakcinės fosforo rūgšties gamybos atliekos - fosfogipso.@Gipsinės rišamosios medžiagos gavimo būdas paremtas pushidratinio kalcio sulfato (fosfogipso) neutralizavimu aukštoje temperatūroje ( 50 °C) kalkių suspensioje pagal užduotą pH kitimo greičiokreivę iki pH 8,5-9,5. Gauta neutralizuota pulpa filtruojama, džiovinama ir malama arba tik sutirštinta supilama į paruoštas formas dirbinių gamybai. Pulpos pH kitimo greitis aukštoje temperatūroje (50 °C) pH intervale nuo 11,9-11,55 iki 11,0 - ne didesnis 0,032 pH vnt/min, o intervale nuo 11,0 iki 8,5-9,5 - ne didesnis kaip 0,125 pH vnt/min.
[EN] The present invention is conserned with a method for a preparation of gypsum binding material and articles from phosphogypsum. The gypsum binding material is preparing by neutralization of phosphogypsum at about 50 °C temperature in lime suspension according setting pH speed changing curve to pH 8,5-9,5. The formed filtered, dried, milled or only inspissed neutralized pulp is shaped in the forms.The pH speed changing of pulp at 50 °C temperature for pH interval of 11,9-11,55 to 11,0 is no more than 0,032 pH units/min and for pH interval of 11,0 to 8,5-9,5 is no more than 0,125 pH units/min.
[0001] Siūlomas išradimas priskiriamas gipsinių rišamųjų medžiagų gavimo būdams ir gali būti panaudotas gipsinių rišamųjų medžiagų ir dirbinių gavimui iš ekstrakcinės fosforo rūgšties gamybos atliekos - fosfogipso.
[0002] Žinomas gipsinės rišamosios medžiagos p-pushidratinio kalcio sulfato gavimo būdas, neutralizuojant fosfogipsą kalkių suspensijoje iki pH 6,5-7,5, ją sutirštinant, termiškai apdorojant ir malant (žiūr. buv. TSRS aut. liud. JSs 1224287, TPK C 04 B 11/00, 1986).
[0003] Šio būdo trūkumas tas, kad juo apdorojant fosfogipsą gaunama tik žaliava gipsinei rišamajai medžiagai gaminti, kurią dar reikia termiškai apdoroti gipso virimo katile ar autoklave, kas reikalauja didelių energijos sąnaudų.
[0004] Artimiausias pateiktam išradimui yra gipsinės rišamosios medžiagos gavimo būdas (žiūr. buv. TSRS aut. liud. 391090, TPK C 04 B 11/02, 1973) iš pushidratinio fosfogipso, jį atplaunant 40-100°C temperatūroje, neutralizuojant, bei papildomai mechaniškai apdorojant.
[0005] Šio būdo trūkumai tie, kad atplaunant fosfogipsą, susidaro didelis nutekamojo vandens kiekis, o nurodytas neutralizavimas kalkėmis, dedant jas į fosfogipso pulpą, nesudaro galimybių reguliuoti neutralizavimo proceso parametrus ir gipsinės rišamosios medžiagos savybes.
[0006] Išradimo tikslas - naudojant pramoninę fosfatinių trasų gamybos atlieką - pushidratinį fosfogipsą gauti gipsinę rišamąją medžiagą ir gipsinius dirbinius, kas leistų praplėsti žaliavų bazę ir dalinai išspręsti ekologinius klausimus.
[0007] Siūlomame išradime tikslas pasiekiamas pushidratinį kalcio sulfatą (fosfogipsą) neutralizuojant kalkių suspensijoje-aukštoje temperatūroje (>50°C) pagal užsiduotą pH kitimo greičio kreivę iki pH 8,5-9,5, po to gauta neutralizuota pulpa nufiltruojama, džiovinama ir malama arba tik sutirštinta pulpa supilama į paruoštas formas dirbinių gamybai. Fosfogipso neutralizavimas dozuojant jį į iš anksto paruoštą kalkių suspensiją intensyviai maišant ir matuojant (užrašant) pH leidžia reguliuoti neutralizavimo proceso parametrus (pasiekti gilesnj neutralizacijos laipsnį) ir gipsinės rišamosios medžiagos savybes.

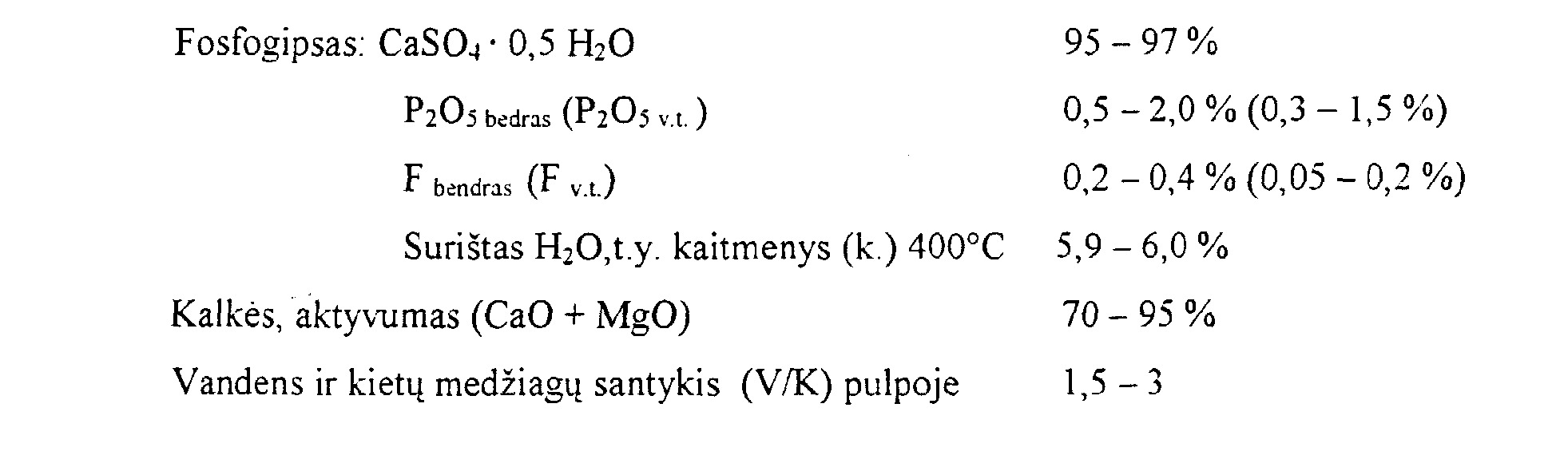

[0008]
[0009] Pirmiausia karštame vandenyje (filtrate) ruošia kalkių suspensiją, kurios koncentracija priklauso nuo tirpaus. P2O5 kiekio fosfogipse ir būna 1-15 kg/m3 (perskaičiuota į 100% (CaO + MgO). Kad kalkės visai pasihidratuotų suspensiją maišo 15-30 min ir pH-metru pastoviai matuoja ir užrašo suspensijos pH. Nusistojus pastoviai pH reikšmei (kai tirpalas prisisotina kalkėmis), intensyviai maišant dozuoja pushidratinį fosfogipsą, kurio neutralizavimas vyksta pagal užsiduotą kreivę iki pH 8,5-9,5. Pulpos pH kitimo greitis aukštoje temperatūroje (>50°C) pH intervale nuo 11,9-11,55 iki 11,0 yra ne didesnis kaip 0,032 pH vnt/min., o intervale nuo 11,0 iki 8,5-9,5 - ne didesnis kaip 0,125 pH vnt/min. Fosfogipso padavimo greitis priklauso nuo rūgščių priemaišų kiekio jame. Pasiekus nustatytą pH pulpos reikšmę (8,5-9,5), fosfogipso padavimą nutraukia, bet pulpą dar maišo 10-20 min. Po to ją nufiltruoja, o neutralizuotą fosfogipsą naudoja dviem būdais: - karštą pushidratinį fosfogipsą džiovina 100-120°C temperatūroje. Po to sausą medžiagą mala rutuliniame malūne. - karštu pushidratiniu fosfogipsu užpila formas ir formuoja įvairios paskirties gipsinius dirbinius.
[0010] Esant eksperimentinio reaktoriaus 0,05 m3 talpai (AB "Lifosa" laboratorija), į karšto (duotu atveju 60°C temperatūros) 0,015 m3 vandens tūrį sudozuoja 0,135kg kalkių (perskaičiuota į 100% (CaO + MgO)) ir maišo 20 min. Suspensijos pH matuoja pHmetru. Nusistojus pastoviai pH reikšmei, kuri 60°C temperatūroje atatinka 11,55, intensyviai maišant dozuoja karštą (duotu atveju 60°C) fosfogipsą - pushidratinį kalcio sulfatą, paimtą nuo ekstrakcinės fosforo rūgšties gamybos karuselinio vakuuminio filtro (be papildomo atplovimo) Jį neutralizuoja pagal užsiduotą pH kitimo greičio kreivę iki pH 9,5, t.y. pulpos pH kitimo greitis intervale nuo 11,55 iki 11,0 - ne daugiau kaip 0,032 pH vnt/min., o intervale nuo 11,0 iki 9,5 - ne daugiau kaip 0,125 pH vnt/min. Po to karštą pulpą filtruoja, džiovina ir gautą medžiagą mala iki savitojo paviršiaus pagal PSX 350-400 m2/kg. Gautos gipsinės rišamosios medžiagos savybės: Medžiagos pH: 6,3;
[0011] Kaitmenys (k.), %: 6,1;
[0012] Rišimosi laikai, min: pradžia 65; pabaiga 80;
[0013] Normali tešlos konsistencija V/G: 0,40;
[0014] Stipris gniuždant, MPa: po 2h nuo rišimosi pabaigos -3,6; po 24 h nuo suformavimo - 11,7; sausų - 28,0;
[0015] Taip gauta gipsinė rišamoji medžiaga gali būti naudojama įvairių dirbinių gamyboje, lietoms grindims įrengti, sausų mišinių gamyboje ir kt.
[0016] Pradžia, kaip lpvz., tiktai fosfogipso neutralizavimą tęsia iki pH 8,5. Po to nufiltruoja pulpą iki 45 % drėgmės (gali būti koreguojama iki gerai formuojamos tešlos konsistencijos) ir supila į paruoštas formas. Masei sukietėjus, formas išardo. Bandinius lparą laiko drėgnoje aplinkoje (cp > 90 %), po to džiovina.
[0017] Rišimosi laikai, min.: pradžia - 30; pabaiga - 50;
[0018] Stipris gniuždant, MPa: po 2h nuo rišimosi pabaigos - 4,1;- po 24 h nuo suformavimo - 6,2 ; sausų - 18,0;
[0019] Taip gauti gipsiniai dirbiniai gali būti naudojami įvairioms vidaus konstrukcijoms statybose.
[0020] - fosfogipso nereikia papildomai atplauti karštu vandeniu;nesusidaro užteršto nutekamojo vandens; - pushidratinį fosfogipsą neutralizuojant kalkių suspensijoje aukštoje temperatūroje (>50°C) pagal užsiduotą pH kitimo greičio kreivę iki pH 8,5-9,5 galima reguliuoti fosfogipso kenksmingų priemaišų neutralizavimo procesą (pasiekti pilną neutralizavimo laipsnį) ir gipsinės rišamosios medžiagos savybes.
1.Gipsinės rišamosios medžiagos gavimo būdas iš pushidratinio fosfogipso,neutralizuojant jame esančias kenksmingas priemaišas su tolimesniu, gauto produkto apdorojimu, besiskiriantis tuo, kad pushidratinį fosfogipsą neutralizuoja kalkių suspensijoje aukštoje temperatūroje pagal užsiduotąpH kitimo greičio kreivę.2. Gipsinės rišamosios medžiagos gavimo būdas pagal 1 punktą, besiskiriantis tuo, kad fosfogipso neutralizavimą vykdo aukštoje temperatūroje (>50°C) iki pH 8,5-9,5.3. Gipsinės rišamosios medžiagos gavimo būdas pagal 1 ir 2 punktus, besiskiriantis tuo, kad pulpos pH kitimo greitis aukštoje temperatūroje (>50°C) pH intervale nuo 11,9-11,55 iki 11,0 ne didesnis 0,032 pH vnt/min., o intervale nuo 11,0 iki 8,5-9,5 ne didesnis kaip 0,125 pH vnt/min.4. Gipsinės rišamosios medžiagos gavimo būdas pagal 1, 2 ir 3 punktus, besiskiriantis tuo, kad gautą neutralizuotą pulpą nufiltruoja, džiovina ir mala.5. Gipsinės rišamosios medžiagos gavimo būdas pagal 1, 2 ir 3 punktus, besis-kiriantis tuo, kad tik sutirštintą neutralizuotą pulpą supila į paruoštas formas dirbinių gamybai.
2. Gipsinės rišamosios medžiagos gavimo būdas pagal 1 punktą, besiskiriantis tuo, kad fosfogipso neutralizavimą vykdo aukštoje temperatūroje (>50°C) iki pH 8,5-9,5.3. Gipsinės rišamosios medžiagos gavimo būdas pagal 1 ir 2 punktus, besiskiriantis tuo, kad pulpos pH kitimo greitis aukštoje temperatūroje (>50°C) pH intervale nuo 11,9-11,55 iki 11,0 ne didesnis 0,032 pH vnt/min., o intervale nuo 11,0 iki 8,5-9,5 ne didesnis kaip 0,125 pH vnt/min.4. Gipsinės rišamosios medžiagos gavimo būdas pagal 1, 2 ir 3 punktus, besiskiriantis tuo, kad gautą neutralizuotą pulpą nufiltruoja, džiovina ir mala.5. Gipsinės rišamosios medžiagos gavimo būdas pagal 1, 2 ir 3 punktus, besis-
