[LT] Išradimas skirtas statybos pramonei. Jame aprašyta surenkama statybinė konstrukcija, susidedanti iš daugybės suderintų tarpusavyje pleišto formos elementų, kuriuos sudėjus atitinkama tvarka gali būtisuformuotos įvairios dangos (grindiniai, aikštės, šaligatviai ir pan.), arkos, sienos ir kiti statiniai. Taip pat šiame išradime aptartos sąlygos, kurioms esant sistema išlieka stabili.
[EN] The invention relates to construction industry. There is described a construction comprising a plurality of adjusted elements, the arrangement of which in corresponding order forms different covers (pavements, squares, and so on), arches, walls and others constructions. The conditions of system stability are described also.
[0001] Išradimas skirtas statybos pramonei. Jame aprašyta surenkama statybinė konstrukcija, susidedanti iš daugybės pleišto formos elementų, nukreiptų priešingomis kryptimis. Sudėjus atitinkama tvarka šiuos pleištus gali būti suformuotos jvairios dangos (grindiniai, aikštės, šaligatviai ir pan.), arkos, sienos, pamatai ir kiti statiniai. Taip pat šiame išradime aptartos sąlygos, kurioms esant konstrukcija išlieka stabili, veikiant apkrovai.
[0002] Kaip yra žinoma, dangų, pavyzdžiui, grindinių, šaligatvių formavimui naudojami įvairiausios konfigūracijos suderinti savo forma tarpusavyje blokai, kuriuos sudėjus gaunamas ištisinis paviršius. Artimiausias šiam išradimui analogas aprašytas JAV patente Nr.3897164. Danga yra suformuota iš daugybės identiškų nukirstos piramidės formos elementų, turinčių aštuonbriaunj pagrindą ir kvadratinę galvutę, išdėstytų tokia tvarka, kad kiekvienas viršutinis elementas jeina j tarpą tarp keturių apatinių elementų. Tokių būdu, apkrovos jėga, tenkanti viršutiniam, turinčiam aštuonbriaunj pagrindą, elementui perduodama per atitinkamus nuožulnius sandūrio paviršius keturiems apatiniams elementams ir išskaidoma, sumažinant dangos apatiniam paviršiui tenkančią apkrovą.
[0003] Šios statybinės konstrukcijos trūkumas yra jos pažeidžiamumas, t.y. suardžius susisiekiant] su dangos išoriniu paviršiumi ir gaunantį tiesioginę apkrovą apatinį atraminį elementą, konstrukcija suyra.
[0004] Šiame išradime atskleista statybinė konstrukcija, susidedanti iš daugybės suderintų tarpusavyje savo šoniniais paviršiais piramidės, nukirstos piramidės, prizmės, kūgio ir kitokių pleišto pavidalo elementų. Danga, surinkta iš šių elementų, pasižymi stabilumu ir ilgaamžiškumu, nes įrąžos jėgos, atsirandančios, apkrovai veikiant dangą, savaime suveržia elementus vieną su kitu, paskirsto apkrovos jėgas visam pagrindui ir suteikia visumai monolito savybes. Elementai, formuojantys konstrukcijos viršutinį ir apatinį paviršius, gali jungtis vienas su kitu arba neturėdami tarpusavyje besiliečiančių paviršių, arba liesdamiesi dalinai, arba liesdamiesi pilnai.
[0005] Pirmasis šios statybinės konstrukcijos skirtumas nuo jau žinomų yra tai, kad apatinį dangos paviršių arba dalį šio paviršiaus sudarantys elementai nesusisiekia su dangos viršumi, t.y. jie neturi plokštumų, kurias tiesiogiai veiktų dangos viršutiniam paviršiui tenkančios apkrovos jėgos. Gaunantys apkrovą viršutiniai dangos elementai perduoda ją apatiniams elementams: a) ne tiesiogiai, bet per tarpinius elementus, neturinčius atviro paviršiaus nei konstrukcijos viršuje, nei apačioje, arba turinčius jj tik vienoje - apatinėje -
[0006] konstrukcijos pusėje;
[0007] b) tiesiogiai, tačiau viršutiniai ir apatiniai elementai turi tik po vieną išorinj paviršių, kurie, surinkus visą konstrukciją, suformuoja atitinkamai dangos
[0008] Antrąjj šio išradimo statybinės konstrukcijos, suformuotos iš tokių pleištų, skirtumą nuo jau žinomų panašių konstrukcijų sudaro tai, kad tokios konstrukcijos stabilumą, t.y. jos gebą veikti kaip monolitas, užtikrina apkrovą gaunančio pleišto sukuriama jrąžos jėga, trinties jėgos, susidarančios tarp atskirų konstrukcijos elementų, ir pačios konstrukcijos svorio jėga. Šių jėgų visumos dėka apkrova, tenkanti vienam ar keliems viršutiniams pleištams, išskaidoma j kelias dedamąsias ir paskirstoma visam konstrukcijos pagrindui. Šitaip ne tik sumažinama pagrindui tenkanti apkrova, bet ir, iš anksto žinant statybinę konstrukciją veiksiančias apkrovas bei medžiagas, iš kurios bus pagaminti atskiri konstrukcijos elementai, nesunkiai galima apskaičiuoti konstrukcijos stabilumo sąlygas, t.y. konstrukcijos sudedamųjų elementų geometrines koordinates ir sukuriamas jrąžos jėgas, kurioms esant, konstrukcija, veikiama apkrovos, išlieka stabili.

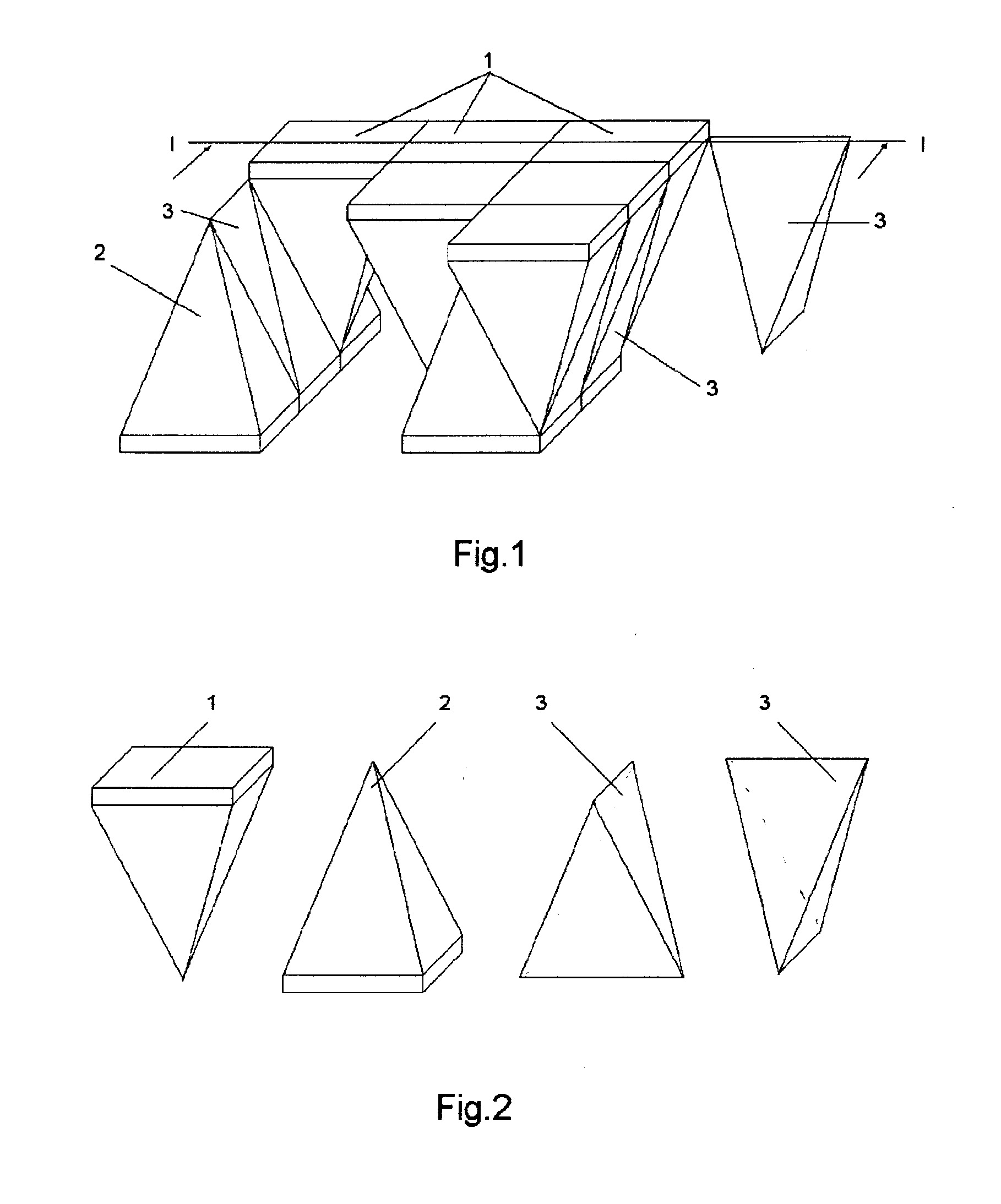

[0009] Toliau išradimas bus aprašytas detaliau su nuoroda į pridedamus brėžinius, kuriuose: Fig.1 yra perspektyvinis šio išradimo vieno statybinės konstrukcijos varianto, kuomet viršutinis ir apatinis konstrukcijos elementai neturi tarpusavyje besiliečiančių paviršių, fragmento vaizdas; Fig.2 yra atskirų fig.1 pavaizduotos statybinės konstrukcijos elementų perspektyviniai vaizdai; Fig.3 ir 4 yra pjūvio per fig.1 liniją l-l vaizdai, atspindintys plokščią statybinę konstrukciją veikiančių apkrovos jėgų pasiskirstymą. Fig.5 yra kito šio išradimo statybinės konstrukcijos varianto fragmento perspektyvinis vaizdas, kuomet viršutinis ir apatinis konstrukcijos elementai susiliečia vienas su kitu savo šoninių paviršių dalimis; Fig.6 yra dar kito šio išradimo statybinės konstrukcijos varianto fragmento, kuomet viršutinis ir apatinis konstrukcijos elementai pilnai susiliečia vienas su kitu savo šoniniais paviršiais, bei atskirų šios konstrukcijos sudedamųjų elementų perspektyviniai vaizdai; Fig.7 yra dar kito šio išradimo statybinės konstrukcijos varianto perspektyvinis vaizdas, besiskiriantis tuo, kad konstrukcijos sudėtyje yra elementai, turintys išorini paviršių tik vienoje konstrukcijos pusėje. Fig.8 yra dar kito šio išradimo statybinės konstrukcijos varianto perspektyvinis vaizdas, besiskiriantis tuo, kad konstrukcija susideda iš elementų, turinčių atvirus paviršius abiejose konstrukcijos pusėje. Fig.1 pateiktas šio išradimo statybinės konstrukcijos fragmento perspektyvinis vaizdas. Pačiu bendriausiu atveju tai yra bet kokios dangos (grindinio, aikštės, šaligatvio ir pan.) vaizdas. Kaip matyti fig.1, dangą sudaro daugybė taisyklingos keturbriaunės piramidės formos elementų 1 ir 2, išdėstytų vertikaliai priešingomis vienas kitam kryptimis, tarpai tarp kurių užpildyti netaisyklingos tribriaunės piramidės formos elementais 3. Detaliau šie elementai pavaizduoti fig.2. Kaip aiškiai matyti fig.1, konstrukcijos elementai 1 susiliečia su elementais 2 tik šoninėmis briaunomis, bet ne paviršiais. Elementai 1 visiškai suformuoja viršutinj dangos paviršių, o elementai 2 - apatinį dangos paviršių, todėl elementai 3 yra tarsi "užrakinti" tarp elementų 1 ir 2. Visi statybiniai elementai gali būti išlieti iš betono, iškalti iš akmens arba pagaminti iš kitų statybos pramonėje panašiems tikslams naudojamų medžiagų. Jų tarpusavio surišimui nenaudojama jokia rišamoji medžiaga. Kaip matysime vėliau, šios statybinės konstrukcijos stabilumą apkrovos metu užtikrina trinties jėgų tarp atskirų elementų 1,2 ir 3, kurias sukuria konstrukciją veikiančios jrąžos, visos konstrukcijos svorio jėgos ir visų konstrukcijos elementų 3 paviršiaus tamprumo jėgos visuma.
[0010] Norint pakloti dangą, pirmiausia preliminariai išlygintame paviršiuje patiesiamas apatinis dangos sluoksnis iš taisyklingos keturbriaunės piramidės formos elementų 2. Po to tarpai tarp gretimų elementų 2 užpildomi netaisyklingos tribriaunės piramidės formos elementais 3, o likusios ertmės tarp keturių elementų 2 užpildomos taisyklingos keturbriaunės piramidės formos elementais 1, suformuojant viršutinj dangos sluoksnj. Toliau sąlyginai konstrukcijos paviršių, gaunantį darbinę apkrovą, vadinsime viršumi, o priešingą pusę - apačia. Reikia pažymėti, kad terminai "viršutinis" ir "apatinis" dangos sluoksniai yra sąlyginiai, nes tam tikrais išradimo realizavimo atvejais juos sudarantys elementai yra tame pačiame lygyje, o bendras dangos storis atitinka vieno elemento aukštj. Taip suformuojama danga, pavaizduota fig.1.
[0011] Turint tokią dangą, apkrovos, tenkančios dangos paviršiui, t.y. viršutiniams konstrukcijos elementams 1, perduodamos dangos apačiai, t.y. apatiniams konstrukcijos elementams 2, ne tiesiogiai, bet per tarpinius elementus 3, išskaidančius šias apkrovos jėgas keturiomis skersinėmis kryptimis.
[0012] Fig.3 ir 4 pateikti pjūvio per fig.1 liniją l-l vaizdai, atspindintis fig.1 pavaizduotą statybinę konstrukciją veikiančių apkrovos jėgų pasiskirstymą.

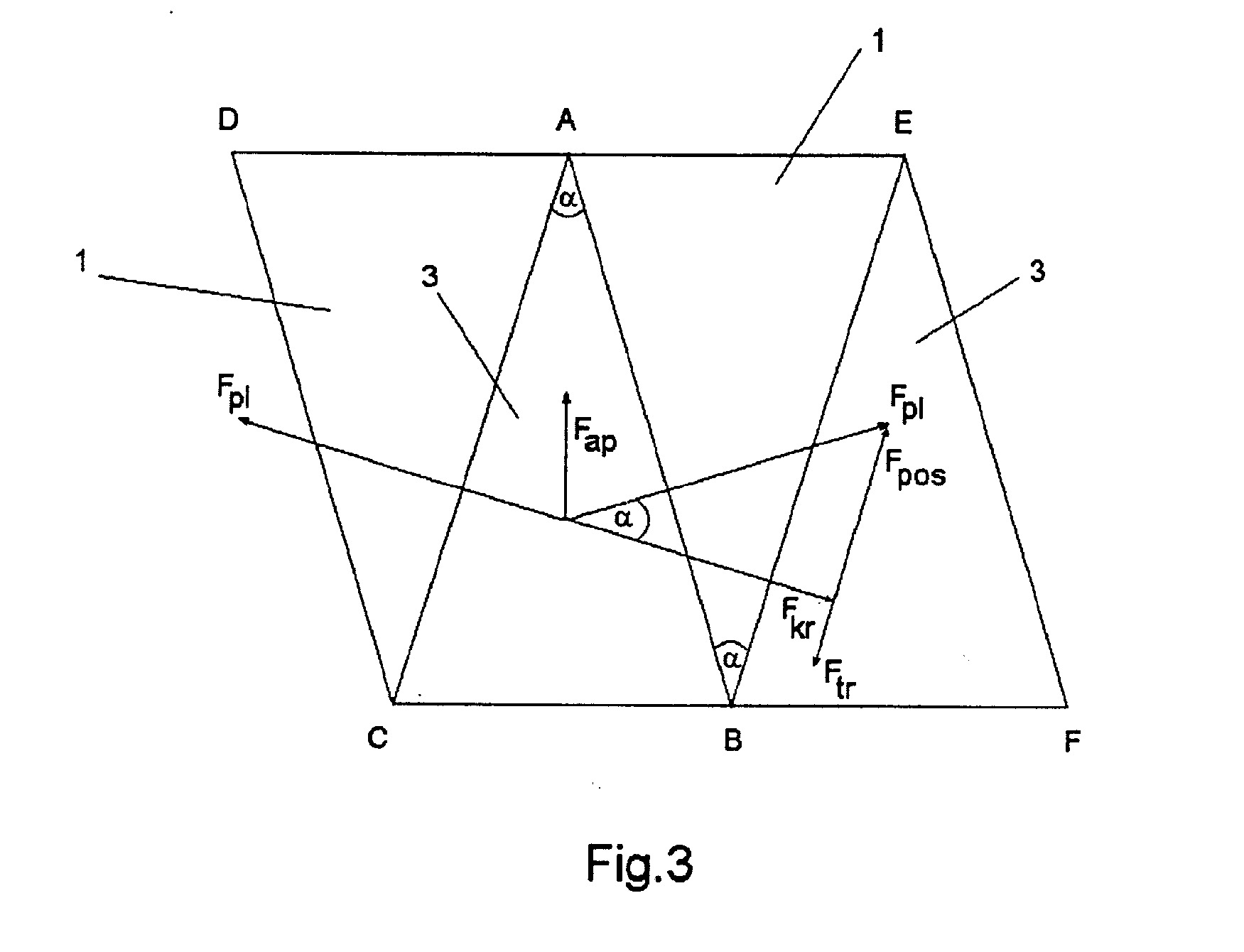

[0013] Kaip matyti fig.3, dangą veikiančią apkrovos jėgą Fap netaisyklingos tribriaunės piramidės formos elementas 3 išskaido j dvi priešingų krypčių plėšimo jėgas F pi. Jėga Fpi pleištą 1 veikia kaip dviejų jėgų - kritimo jėgos Fkr, statmenos BE, ir poslinkio Fp0s, sukeliančios poslinkį BE kryptimi, - jėga. Jėga Fkr sukelia trinties jėgą Ftr, kuri veikia lygiagrečiai BE, bet priešinga kryptimi. Statybinės konstrukcijos stabilumo sąlygos paskaičiavimui išsivedame pagalbinę teoremą: standi konstrukcija, sudaryta iš dviejų elementų 1 ir 3, lieka stabili, nepriklausomai nuo ją veikiančios jėgos Fap dydžio (medžiagos atsparumo ribose), jei poslinkio jėga Fpos neviršija trinties jėgos Ftr.

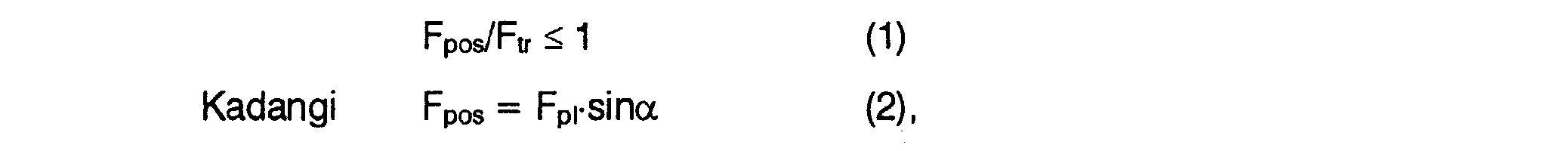

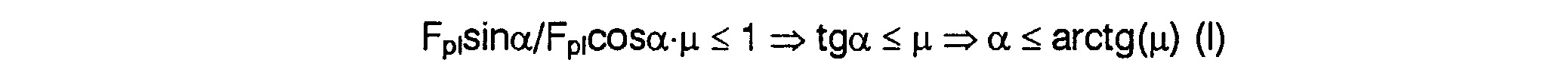

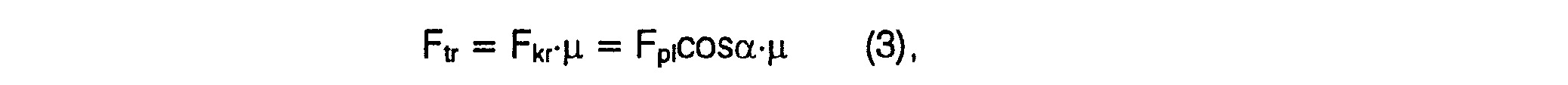

[0014] Kaip jau buvo minėta aukščiau, elementas 3 yra "užrakintas" tarp elementų 1 ir 2, t.y. jis yra įtvirtintas nejudamai. Vadovaudamiesi aukščiau minėta teorema galime teigti, kad elementas 1 nejudės, t.y. visa statybos konstrukcija bus stabili, jei:
[0015]
[0016] Tai yra pirmoji šio išradimo statybos konstrukcijos stabilumo sąlyga.

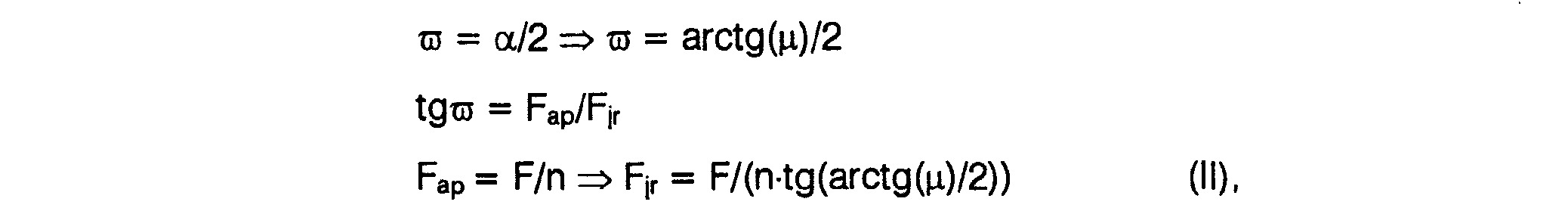

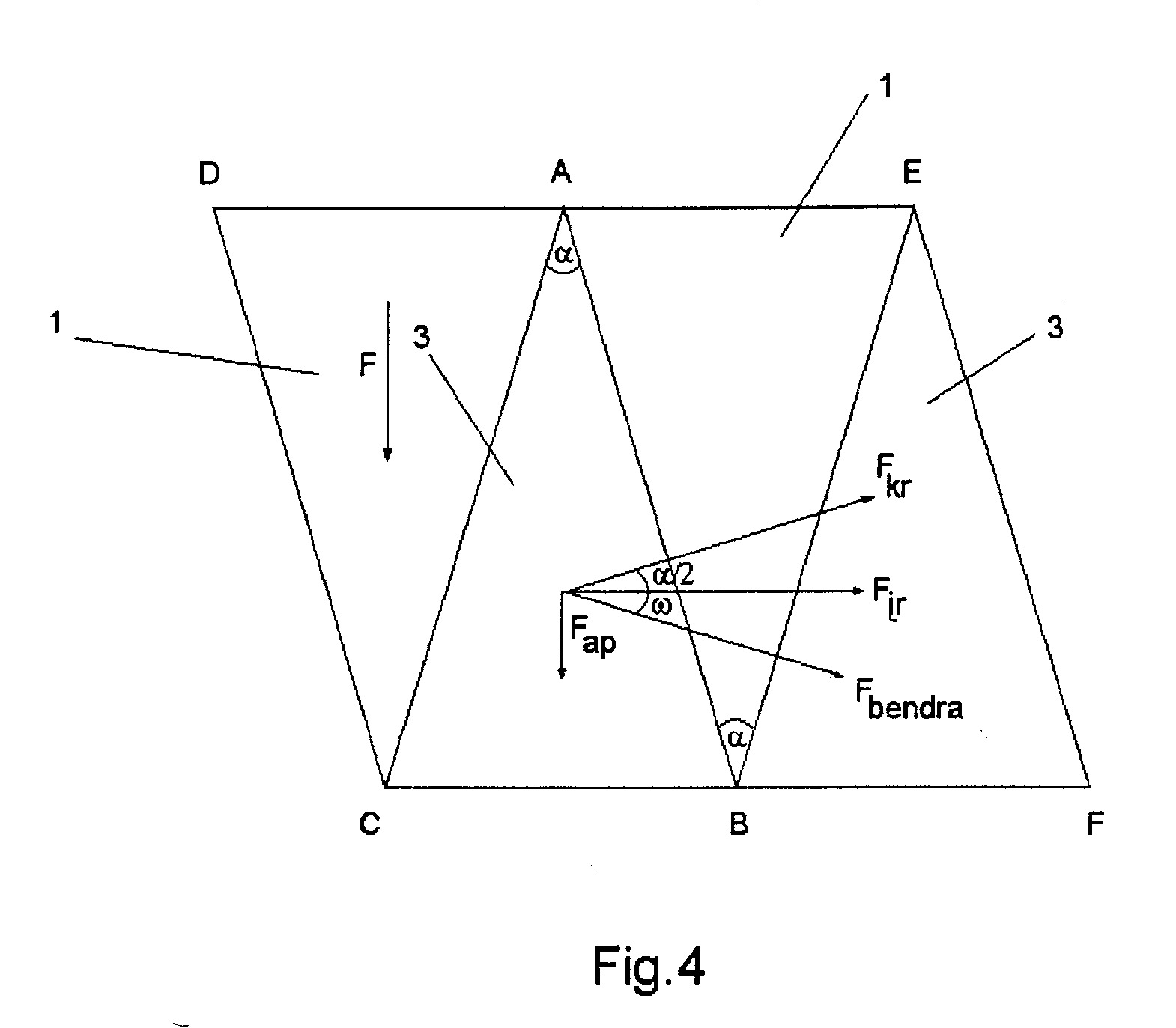

[0017] Antrąją šio išradimo statybinės konstrukcijos stabilumo sąlygą apskaičiuosime su nuoroda fig.4. Pagal teoremą (ra +a/2) = arctg(ii). Vadinasi,
[0018]
[0019] Tai yra antroji konstrukcijos stabilumo sąlyga. Reikia pažymėti, kad statybinės konstrukcijos stabilumo sąlygos apskaičiuotos, neįvertinant jos sudėtinių elementų 1 ir 2 galvutės storio, kuri tik padidina konstrukcijos stabilumą.

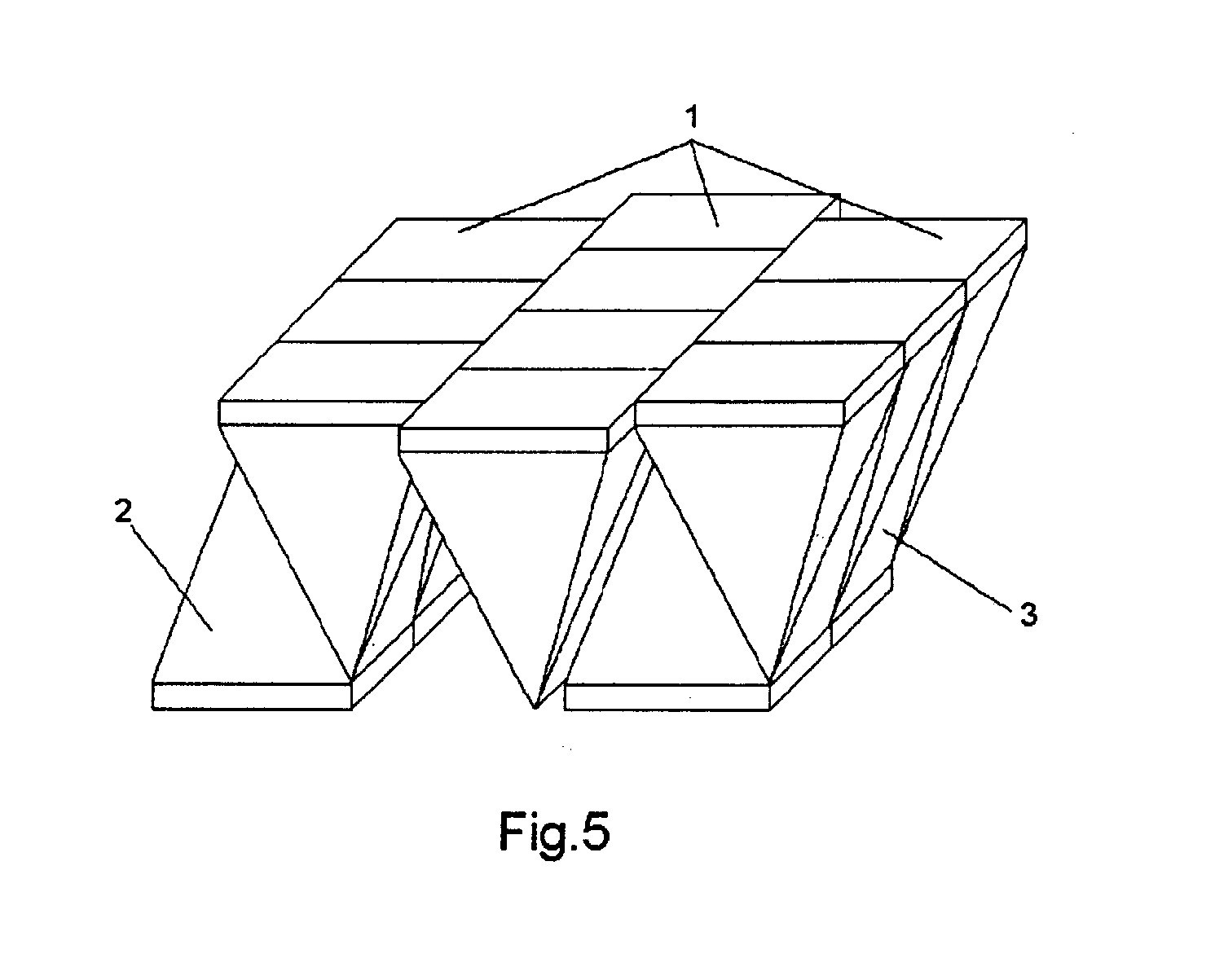

[0020] Fig.5 pavaizduota nežymiai modifikuota danga. Nuo pateiktosios fig. 1 ji skiriasi tuo, kad kas antra viršutiniais elementais 1 suformuota eilė yra nežymiai perstumta gretimosios atžvilgiu. Šiuo atveju viršutiniai konstrukcijos elementai 1 perduoda jiems tenkančią apkrovą apatiniams elementams 2 dvejopai: viena ašimi

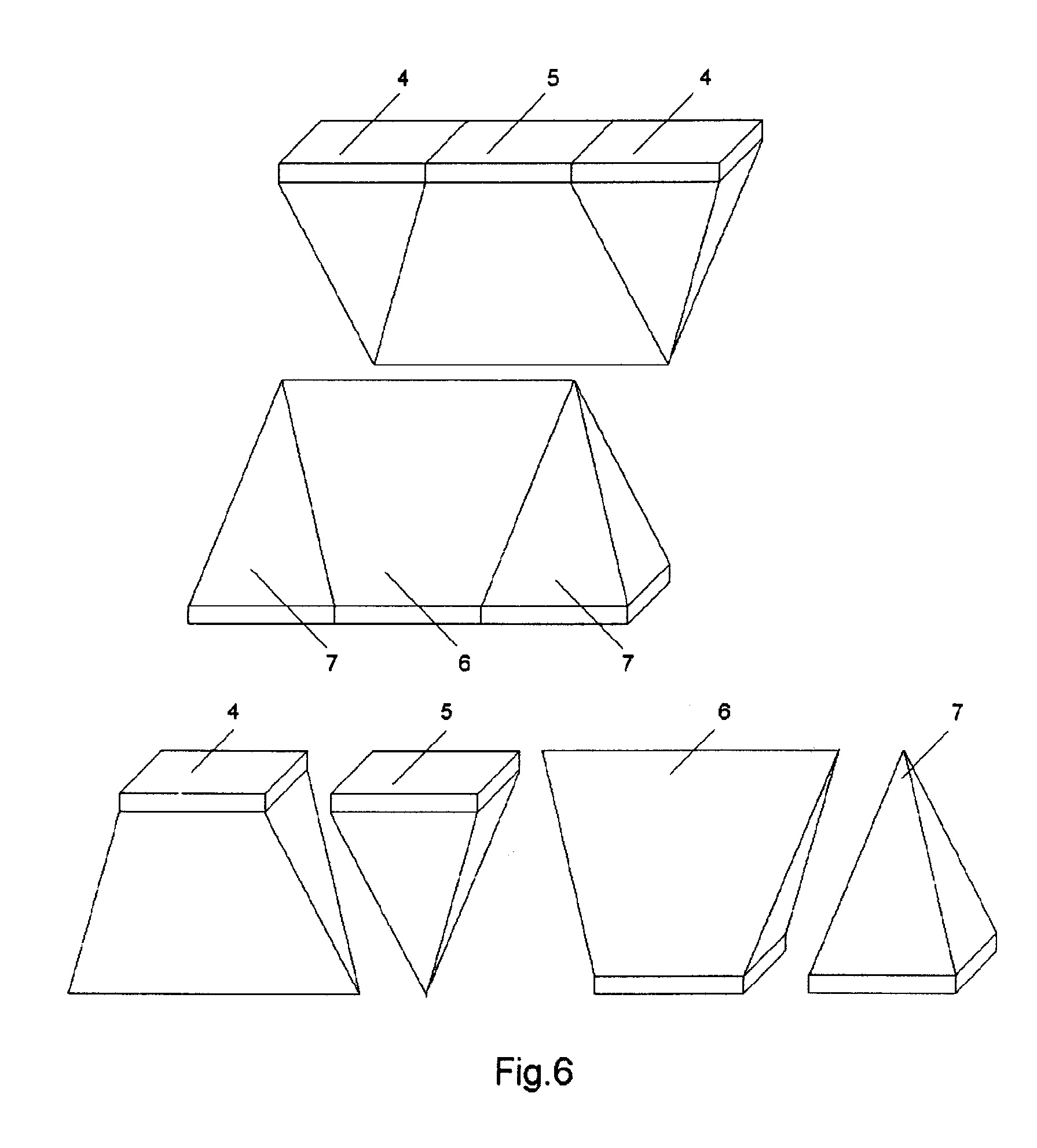

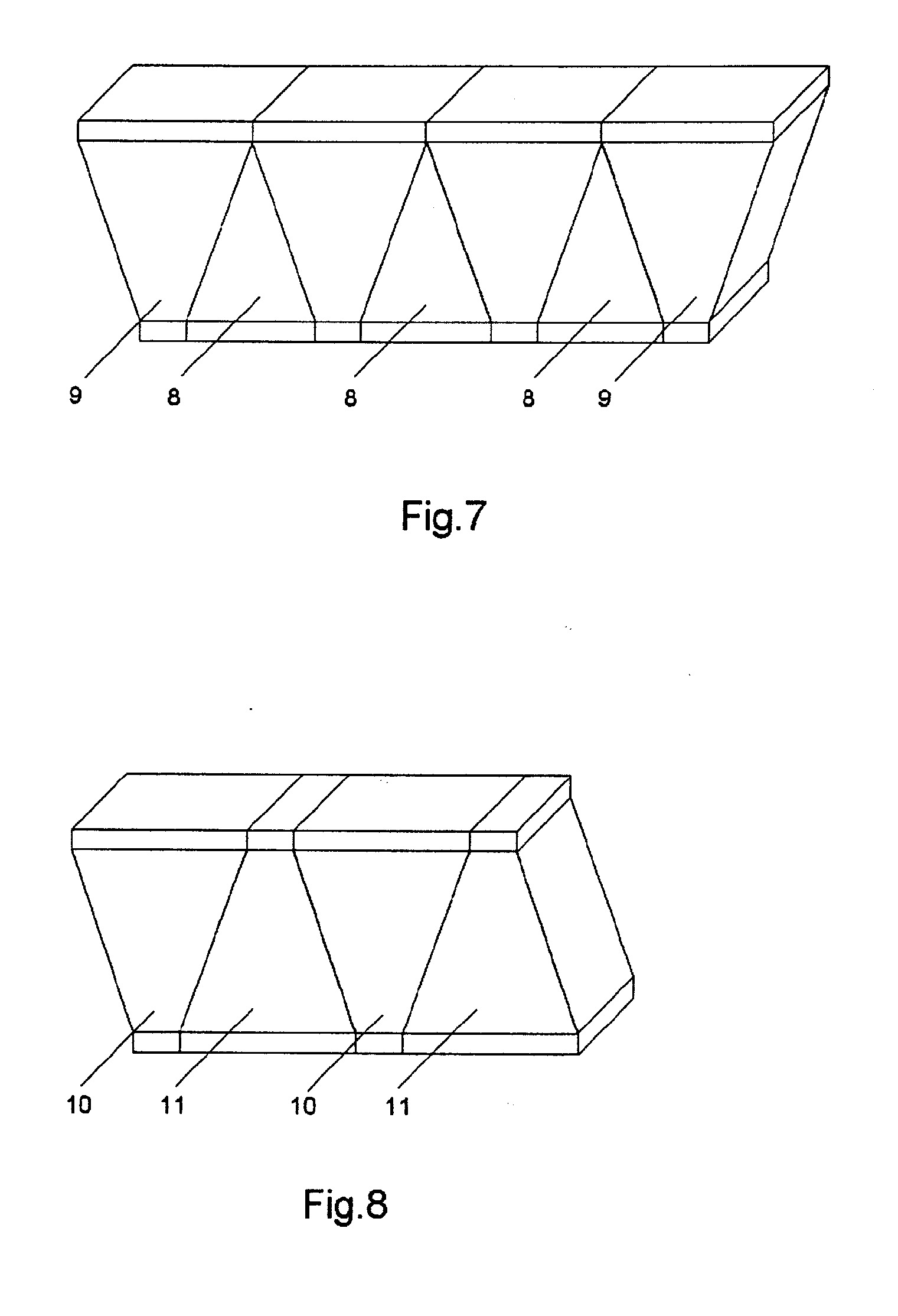

[0021] - netiesiogiai per tarpinius elementus 3, kaip ir fig.1 atveju, o kita ašimi - tiesiogiai savo susiliečiančių šoninių paviršių dalimis. Fig.6 pavaizduotoji konstrukcija skiriasi tuo, kad jos elementai 4 ir 5, formuojantys dangos paviršių, perduoda jiems tenkančias apkrovas konstrukcijos elementams 6 ir 7, formuojantiems apatinį dangos paviršių, ne per tarpinius elementus, kaip tai aprašyta fig.1 ir 2, o tiesiogiai savo šoniniais paviršiais. Šiuo atveju, elementai 4, 5, formuojantys viršutinj dangos paviršių, yra identiški elementams 6, 7, formuojantiems apatinj dangos paviršių. Fig.7 pateiktas dangos, pavyzdžiui, šaligatvio bordiūro perspektyvinis vaizdas. Kaip ir variantuose, aprašytuose aukščiau, bordiūras susideda iš daugybės pleištų 8 ir 9, tačiau, skirtingai nuo jau aprašytųjų variantų, šios statybinės konstrukcijos sudėtyje yra elementai 8, turintys paviršių vienoje pusėje (šiuo konkrečiu atveju - apačioje), bet neturintys jo kitoje pusėje, t.y. viršuje. Tuo tarpu fig.8 pavaizduota statybinė konstrukcija, susidedanti iš elementų 10 ir 11, turinčių išorinius paviršius abiejose konstrukcijos pusėje. Bet, nežiūrint šių konstrukcinių skirtumų, fig.5, 6, 7 ir 8 pavaizduotąsias statybines konstrukcijas sudarantys pleištai, veikiami apkrovos jėgų, sukuria tas pačias, kaip ir fig.1 atveju, jrąžos jėgas,
[0022] kurios paskirsto apkrovą visam konstrukcijos pagrindui, ir joms galioja tos pačios aukščiau išvardintos stabilumo sąlygos (I) ir (II).
[0023] Šio išradimo statybinės sistemos aukščiau išvardintos charakteristikos suteikia jai sekančius privalumus: jos sudėtiniai elementai - jvairios konfigūracijos pleištai - yra ypatingai stiprūs ir lengvai surenkami; danga, surinkta iš šių elementų, pasižymi stabilumu ir ilgaamžiškumu, nes sudėtinių elementų tarpusavio sąveikos jėgos savaime suveržia elementus vieną su kitu, suteikiant visumai monolito savybes, o apkrovos, tenkančios dangos paviršiui, išskaidomos j skersines jėgas ir paskirstomos po visą dangos paviršių. Net ir nežymiai deformavus dangą, jrąžos jėgos, susidariusios tarp dangos sudėtinių elementų, atstato ją j pradinę padėtj, tuo užtikrinant jos stabilumą.
[0024] Savaime suprantama, kad išradimas nėra apribotas tik aprašytuoju jo realizavimo pavyzdžiu. Šios srities žinovas nesunkiai supras, kad gali būti sėkmingai pritaikyti ir kitokios geometrinės formos elementai, atitinkantys aukščiau išvardintas statybinės konstrukcijos stabilumo sąlygas. Tarpiniai elementai 3, išskaidantys keliomis kryptimis viršutiniams konstrukcijos elementams 1 tenkančias apkrovos jėgas ir perduodantys jas apatiniams konstrukcijos elementams 2, gali būti sėkmingai pakeisti skysčiu, patalpintu j tam tinkamą kintamos formos talpą. Skysčio panaudojimas yra optimalus tuo, kad jrąžos, atsirandančios konstrukcijos apkrovos metu, paskirstomos ypatingai tolygiai visomis kryptimis. Lygiai taip pat sėkmingai ši surenkama statybinė konstrukcija gali būti pritaikyta ir jvairių išlenktų statybinių konstrukcijų, tokių kaip arkos, jvairūs tilteliai, sienelės ir pan. statybai.
1. Statybinė konstrukcija, susidedanti iš daugybės suderintų tarpusavyje savo šoniniais paviršiais daugiabriaunių geometrinių elementų, besiskirianti tuo, kad yra sudaryta iš daugybės taisyklingos keturbriaunės piramidės formos elementų (1, 2), išdėstytų priešingomis vienas kitam kryptimis, ir daugybės netaisyklingos tribriaunės piramidės formos elementų (3), pagamintų iš betono, akmens ar kitų statybos pramonėje panašiems tikslams naudojamų medžiagų, patalpintų tarp elementų (1, 2) ir neturinčių atviro paviršiaus nei viršutinėje, nei apatinėje surinktos konstrukcijos pusėje, išskaidančių elementams (1) tenkančias tiesiogines apkrovos jėgas (Fap) i skersines priešingų krypčių jėgas (Fpi), paskirstančias apkrovą visam konstrukcijos pagrindui ir sukuriančias jrąžos jėgas, suveržiančias konstrukcijos sudėtinius elementus tarpusavyje ir suteikiančias visai konstrukcijai monolito savybes, jei ji tenkina sąlygą (I)
2. Konstrukcija pagal 1 punktą, besiskirianti tuo, kad yra sudaryta iš daugybės suderintų tarpusavyje savo šoniniais paviršiais įvairios geometrinės formos pleištų, iš kurių mažiausiai vienas veikia kaip tarpinis elementas, išskaidantis viršutiniams elementams tenkančias tiesiogines apkrovas j skersines jėgas, paskirstančias apkrovą visam konstrukcijos pagrindui ir sukuriančias jrąžos jėgas, suveržiančias konstrukcijos sudėtinius elementus tarpusavyje ir suteikiančias konstrukcijai monolito savybes.
3. Konstrukcija pagal 1 punktą, besiskirianti tuo, kad elementas, patalpintas tarp konstrukcijos viršutinių ir apatinių elementų ir išskaidantis viršutiniams elementams tenkančias tiesiogines apkrovas j skersines jėgas, paskirstančias apkrovą visam konstrukcijos pagrindui ir sukuriančias jrąžos jėgas, suveržiančias konstrukcijos sudėtinius elementus tarpusavyje, yra skystis.
4. Konstrukcija pagal 1 ir 2 punktą, besiskirianti tuo, kad elementai, išskaidantys viršutiniams elementams tenkančias tiesiogines apkrovas j skersines jėgas, paskirstančias apkrovą visam konstrukcijos pagrindui ir sukuriančias jrąžos jėgas, suveržiančias konstrukcijos sudėtinius elementus tarpusavyje, turi atvirą paviršių apatinėje surinktos konstrukcijos pusėje.
5. Konstrukcija pagal 1 ir 2 punktą, besiskirianti tuo, kad elementai, išskaidantys viršutiniams elementams tenkančias tiesiogines apkrovas j skersines jėgas, paskirstančias apkrovą visam konstrukcijos pagrindui ir sukuriančias jrąžos jėgas, suveržiančias konstrukcijos sudėtinius elementus tarpusavyje, turi atvirus paviršius abiejose surinktos konstrukcijos pusėse.
