[LT] Išradimas priklauso greičio variatoriams ir gali būti panaudotas transporto priemonėse su bepakopia pavarų pneumatine eiga.Variatorius turi varantįjį veleną, varomąjį veleną ir varomojo veleno sukimosi greičio reguliavimo tarpinį elementą, be to, varomojo veleno sukimosi greičio reguliavimo elementas atliktas disko pavidalo ir išdėstytas ant varančiojo veleno, o diskas sujungtas su velenu ir gali judėti aplink savo centrą statmenai veleno sukimosi krypčiai.
[EN] The invention relates to variable speed drives and can be used in transport means with pneumatic motion of drive A variable speed drive comprises a drive shaft, a driven shaft and a transmission element for control of rotation speed of a driven shat and a control element of a rotation speed of a driven shaft is disc - shaped and disposed on a drive shaft. A disc is connected with a shaft and can to move on its center perpendicular to a revolving direction of a shaft.

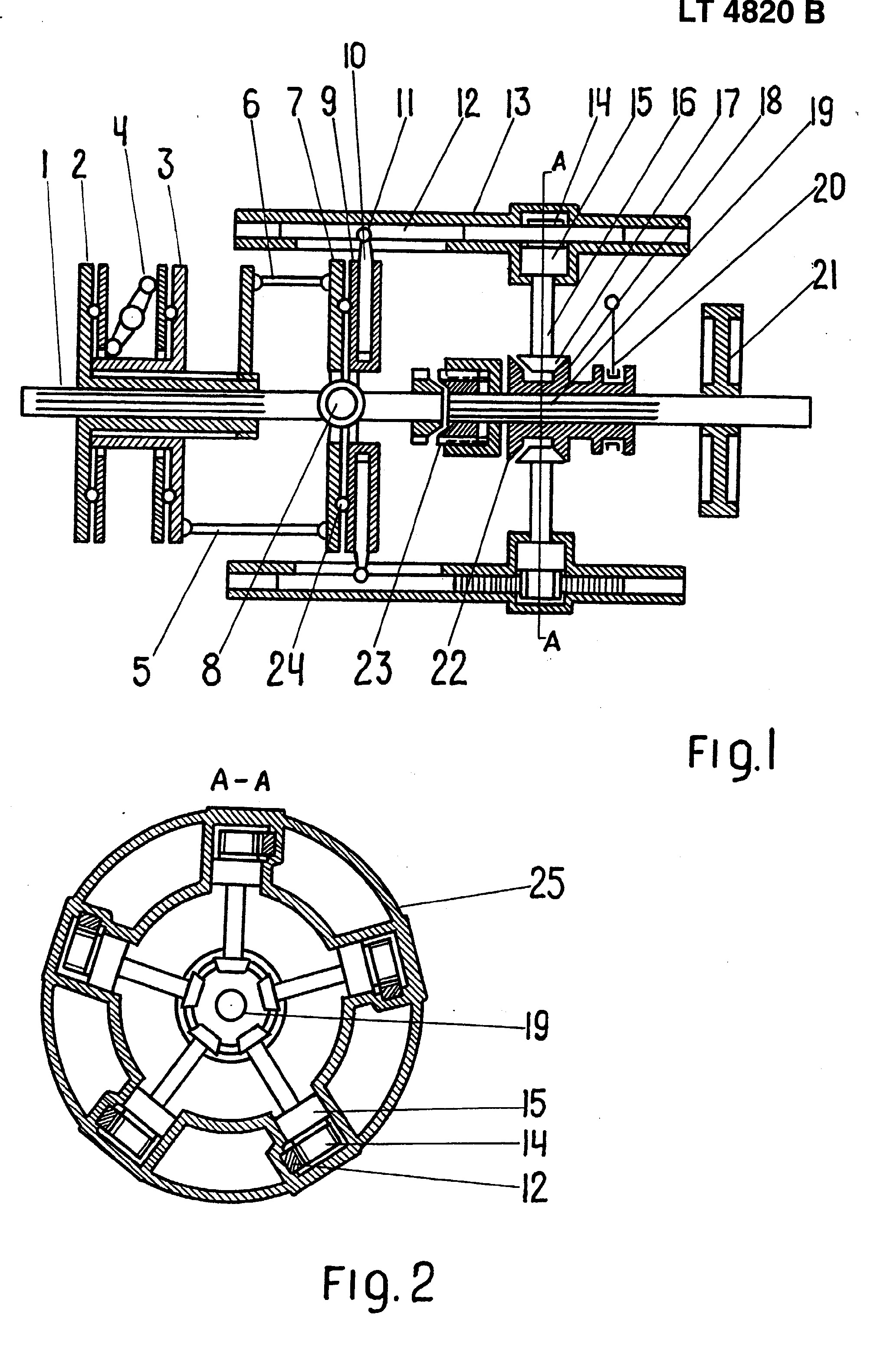

[0001] Sukantis varančiajam velenui 1, kartu su juo sukasi diskai 2 ir 3 ir judantis diskas 7. Pasukus kumšteli 4, diskai 2 ir 3 išskiria ir traukėmis 5 ir 6 nukreipia judantį diską 7 iš vertikalios padėties. Diskas 9, surištas per guolį 24 su judančiu disku 7, pradeda atlikti virpančius judesius. Strypai 10 galvutėmis 11 perduoda dantytoms juostelėms 12 šiuos virpančius judesius. Juostelė 12 pradeda atlikti grįžtamai - slenkamus judesius. Surišti su dantytomis juostelėmis, dantračiai 14 pasisuka ir per dantračius 17 ir 18 pasuka varomąjį veleną 19. Pasvirus judančiam diskui 7 apibrėžtu kampu, per kiekvieną varančiojo veleno 1 apsisukimą varomasis velenas 19 pasisuks atitinkamu kampu. Laisvosios eigos mova 15 sujungia dantratį 14 su velenu 16 judant dantytai juostelei 12 viena kryptimi (brėžinyje iš kairės į dešinę) ir išskiria dantratį su velenu judant juostelei priešinga kryptimi.
[0002] Vienodai besisukant varančiajam ir varomajam velenams detalių susidėvėjimo sumažinimui varantysis velenas 1 jungiasi su varomuoju velenu 19 mova 24. Be to svirtimi 20 išskiria dantratį 18 su dantračiu 17, o judantis diskas 7 nusistato statmenai varančiajam velenui 1. Diskas 9, juostelė 12, dantratis 14 su velenu 16 neatlieka judesio.
[0003] Lyginant su prototipu siūlomas variatorius pasižymi padidintu patikimumu perduodant dideles galias. Judantis diskas, dantytos juostelės ir dantračiai sugeba priimti dideles apkrovas. Variatorius duoda laipsnišką, tolygų varomojo veleno sukimosi greičio keitimą.
Variatorius, turintis varantįjį veleną, varomąjį veleną ir varomojo veleno sukimosi greičio reguliavimo tarpinį elementą, besiskiriantis tuo, kad varomojo veleno sukimosi greičio reguliavimo elementas atliktas disko pavidalo ir išdėstytas ant varančiojo veleno, be to diskas sujungtas su velenu ir galintis judėti aplink savo centrą statmenai veleno sukimosi krypčiai.
