[LT] Išradimas panaudojamas automatinei signalizacijai apie kontroliuojamų objektų parametrų nukrypimus ir dėl to susidariusią avarinę situaciją.@Išradimo tikslas - padidinti įrenginio patikimumą.@Įrenginyje yra kelios indikacijos sekcijos, turinčios po daviklį, po 2 diodus ir po šviesos indikatorių, relė, kurios kontaktai įjungti į garso indikatoriaus grandinę. Įrenginyje įrengti papildomi diodai, kurių skaičius atitinka signalinių sekcijų skaičių. Visi minėti diodai ir davikliai yra sujungti taip, kad, tikrinant signalines lemputes, neįsijungtų garso indikatorius, o įsijungus kurios nors sekcijos davikliui, užsidegtų tik tos sekcijos lemputės ir įsijungtų garso indikatorius.@Teigiamas efektas: įvedus papildomus diodus ir atitinkamai juos sujungus galima apsieiti be žingsnio ieškiklio ir tokiu būdu padidinti įrenginio patikimumą.
[EN]
[0001] Išradimas yra iš automatinės signalizacijos srities ir liečia .įrenginius su šviesos ir garso indikatoriais.
[0002] Išradimą galima naudoti katilų valdymo schemose signalui duoti apie avarinę situaciją, kanalizacinio vandens ir kitokiose siurblinėse - apie-kritinį vandens lygį, taip- pat nežinybinėje apsaugoje - apie įsilaužimus.
[0003] Yra žinomas signalizacijos įrenginys, turintis kele.tą šviesos , indikatoriaus sekcijų, sudarytų iš daviklio,;, signalinės lemputės ir diodo (žr.. TSRS a. 1. Nr. 1120382) .
[0004] • indikatoriaus , o tai labai svarbu objektuose, "kuriuose "avarinė situacija gali būti nelaimės priežastis.
[0005] su nuolatinės įtampos ir impulsiniu . maitinimo šaltiniais, dviem relėmis, garso indikatoriumi ir signalinėmis sekcijomis, kurių kiekviena sudaryta iš "daviklio, signalinės lemputės, pirmojo ir antrojo diodų
[0006] bei tiristoriaus..Visų sekcijų pirmojo diodo katodai tarp savęs sujungti ir per mygtuką prijungti prie
[0007] , neigiamos maitinimo šaltinio šynos, o kiekvieno šio diodo anodas prie atitinkamo daviklio pirmo kontakto ir per signalinę lemputę - prie teigiamos maitinimo šaltinio šynos. Antrasis kiekvienos sekcijos daviklio kontaktas yra sujungtas su tos sekcijos antrojo diodo
[0008] ir tiristoriaus anodais ir per žingsninio ieškiklio' kontaktus - su papildomo diodo anodu, kurio katodas sujungtas su pirmu relės apvijos galu. Kitas relės apvijos galas prijungtas prie neigiamos .maitinimo šaltinio šynos. Šios relės kontaktai yra įjungti į garso indikatoriaus ir į žingsninio ieškiklio apvijos grandines. Minėtų, tiristorių valdymo elektrodai tarp
[0009] savęs sujungti ir per mygtuką prijungti prie teigiamos maitinimo šaltinio šynos. Minėto antro kiekvienos sekcijos . diodo katodai prijungti prie neigiamos maitinimo šaltinio šynos (žr. TSRS a. 1. Nr. 1233196).
[0010] Šio įrenginio trūkumas - jo sudėtingumas, kartu ir mažas patikimumas. Šis trūkumas atsiranda dėl to, kad įrenginyje panaudotas žingsninis ieškiklis - sudėtingas ir nepatikimas elektromecnaninis prietaisas. Be to, žingsniniam ieškikliui aptarnauti reikia aukštos kvalifikacijos specialisto.
[0011] Kitas šio įrenginio trūkumas - jo sudėtingumas dėl to, kad jame yra numatytas signalinių lempučių maitinimas iš impulsinio generatoriaus, kurį valdo tiristorius. Tačiau signalinių lempučių mirksėjimas yra reikalingas tik labai didelės apimties, su daiugybe j 4 valdymo pultuose.
[0012] Dėl šių priežasčių minėto įrenginio naudojimo- galimybės yra ribotos.
[0013] Siūlomas . išradimas - tai signalizacijos įrenginys, į kurio schemą įeina nuolatinės .įtampos maitinimo šaltinis, signalinės- sekcijos, relė ir garso indikatorius. Kiekvienoje šių sekcijų yra šviesos indikatorius, daviklis, pirmasis ir antrasis diodai, be to, visų minėtų sekcijų pirmųjų diodų pirmi ekektrodai yra tarpusavyje sujungti ir prijungti prie mygtuko pirmo kontakto, o mygtuko antras kontaktas prijungtas prie vienos maitinimo šaltinio, šynos. Kiekvieno pirmųjų diodų' antri elektrodai per tos pačios signalinė-s sekcijos šviesos indikatorių prijungti prie kitos maitinimo šaltinio šynos, o pirmas kiekvieno daviklio kontaktas per papildomą tos pačios signalinės sekcijos diodą yra prijungtas prie vieno minėtos relės apvijos galo. Kitas relės apvijos galas prijungtas prie neigiamos maitinimo šaltinio šynds.' Relės kontaktas įjungtas i, garso indikatoriaus grandinę.
[0014] Nauja siūlomame įrenginyje yra tai, kad jame yra keletas minėtų papildomų diodų, kurių skaičius atitinka signalinių sekcijų skaičių. Prie vieno minėtos relės apvijos galo yra prijungti visų šių papildomų diodų katodai, o kiekvieno šių diodų anodas sujungtas su tos pačios signalinės sekcijos daviklio pirmu kontaktu ir su antrojo diodo anodu. Antri daviklių kontaktai tarp savęs sujungti ir. prijungti prie teigiamos maitinimo šaltinio šynps, o kiekvieno minėtų antrų diodų katodas sujungtas su tos pačios signalinės sekcijos minėto pirmojo diodo katodu ir per šviesos indikatorių - su neigiama maitinimo šaltinio šyna.
[0015] 'Prie minėto mygtuko pirmo kontakto yra prijungti visų signalinių sekcijų pirmųjų diodų, anodai, o mygtuko antras kontaktas prijungtas prie teigiamos maitinimo šaltinio šynos...
[0016] Tokia įrenginio schema padidina jo patikimumą, nes vietoje vieno papildomo diodo įvedus jų tiek, kiek yra daviklių, nebereikia elektromechaninio prietaiso žingsninio ieškiklio, kuris • dėl savo sudėtingumo yra nepatikimas, ir 'dėl to, laiku nesuveikus signalizacijai, gali įvykti avarija, įsilaužimas ir kt. Be tof jungiant papildomus diodus taip, kaip nurodyta schemoje, suveikus kuriam nors davikliui, srovė neteka' į kitų sekcijų šviesos indikatorius ir negaunama neteisinga informacija apie avarinę situaaiją. Minėtų antrųjų diodų jungimas apsaugo nuo to, kad signalinių lempučių tikrinimo metu srovė netekėtų per relės apviją ir' neįjungtų garso indikatoriaus.

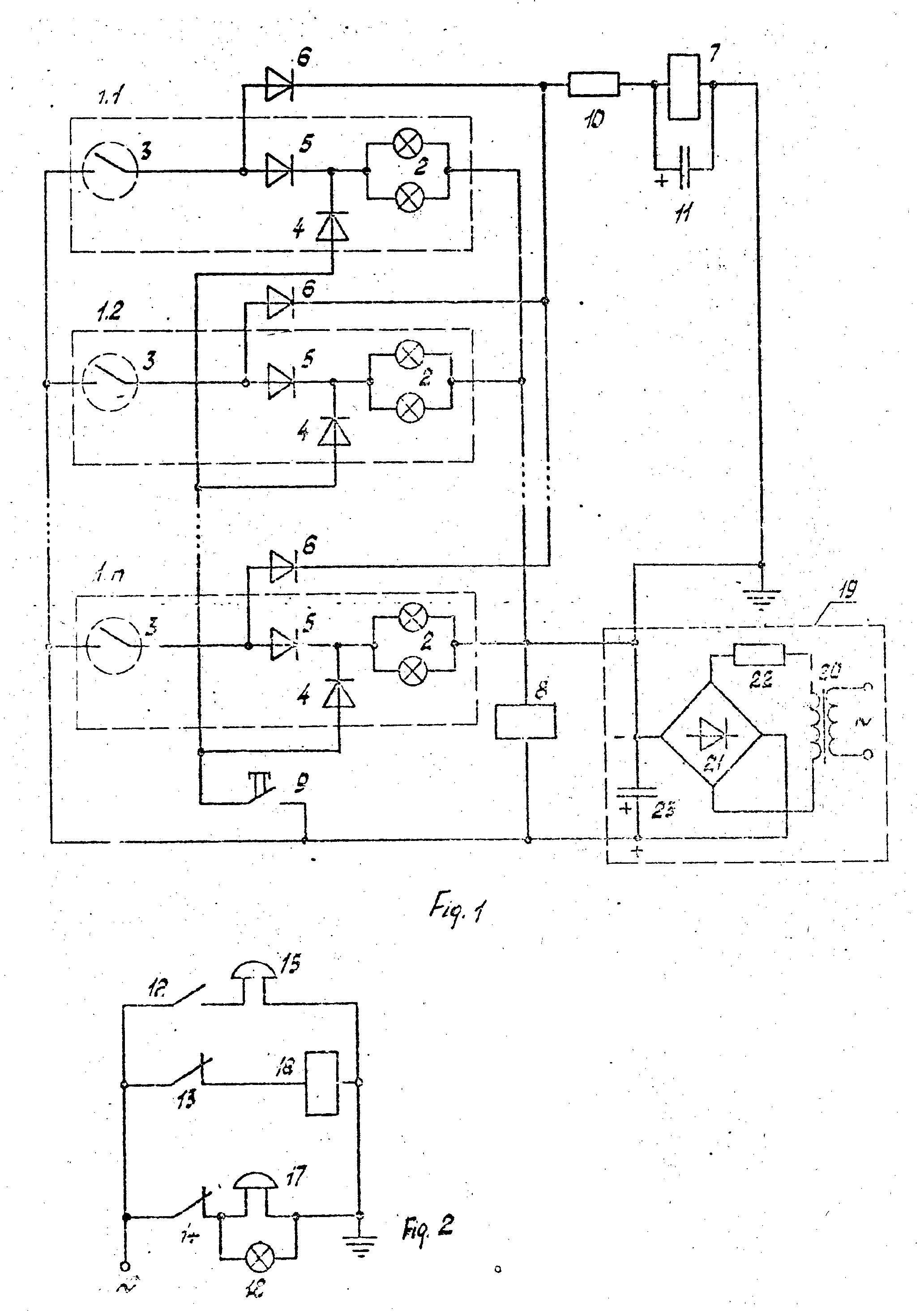

[0017] Pirmame brėžinyje pateikta principinė siijlomo išradimo schema, antrajame parodyta viena iš galimų akelių kontaktų įjungimo grandinių.
[0018] Signalizacijos įrenginys (1 Fig.) turi "n" signalinių sekcijų I.I-I.n, kurių kiekvienoje- yra šviesos indikatorius, sudarytas iš dviejų ' lygiagrečiai tarp savęs sujungtų signalinių lempučių 2, daviklio 3,. pirmo bei antro diodo 4 ir 5 ir papildomo diodo 6. Įrenginyje .taip pat yra relės 7 ir 8, įjungimo mygtukas 9, gali būti rezistorius 10 ir kondensatorius 11. ,
[0019] Relė 7 turi vieną sujungiantį kontaktą 12 ir gali turėti atjungiantį kontaktą 13, o relė 8 - vieną atjungiantį kontaktą 14 (2 Fig.). Relės 7 kontaktas 12 yra įjungtas ,į garso indikatoriaus 15 maitinimo grandinę, o kontaktas 13, jeigu įrenginys skirtas katilinės avarinei būklei kontroliuoti, gali būti įjungtas -į garo katilo gesinimo ekektromagneto 16 maitinimo grandinę. Relės 8 kontaktas 14 gali būti įjungtas į papildomo garso indikatoriaus 17 ir papildomo šviesos indikatoriaus 18 maitinimo grandinę.
[0020] Daviklių 3 skaičius atitinka kontroliuojamų parametrų, kurių nukrypimas nuo normos gali sukelti avariją arba kurių nukrypimas rodo kokią nors kitą kritinę situaciją
[0021] Visų daviklių 3 pirmi kontaktai yra tarp savęs sujungti ir piijungti prie maitinimo šaltinio 19 teigiamos šynos. Kiekvieno daviklio 3 antras kontaktas sujungtas su atitinkamos sekcijos antrojo diodo 5 ir papildorffo diodo 6 anodais.' Antrojo diodo 5 katodas sujungtas^ su pirmojo diodo 4 katodu ir1 per atitinkamos sekcijos signalines lemputes 2 - su neigiama maitinimo šaltinio 19 šyria. Visų sekcijų I.I - I .n pirmųjų diodų 4 anodai yra tarpusavyje sujungti ir prijugti prie įjungimo mygtuko 9 pirmo kontakto. Mygtuko , 9 .antras kontaktas prijugtas prie teigiamos maitinimo šaltinio 19 šynos. Visų papildomų diodų 6 katodai per rezistorių 10 yra prijungti prie, relės 7 apvijos vieno' galo. Kitas relės 7 apvijos galas prijungtas prie neigiamos maitinimo
[0022] šaltinio 19 šynos. Lygiagrečiai relės 7- apvijai yra prijungtas elektroninis kondensatorius 11.
[0023] Maitinimo šaltinis 19 sudarytas iš įtampą žeminančio transformatoriaus 20, diodinio tiltelio 21, balastinio rezistoriaus 22, įjungto nuosekliai antrinei transformatoriaus apvijai, ir elektrolitinio kondensatoriaus 23, kurio teigiamas elektrodas prijungtas prie teigiamo diodinio tiltelio 21 poliaus,
[0024] o neigiamas - prie neigiamo. ; 3alastinič> rezistoriaus 22 galingumas yra 1,5. karto didesnis už suminį signalinių
[0025] Norint patikrinti, ar nėra sugedusios signalinės lemputės 2, nuspaudžiamas mygtukas 9, ir srovė teka šia grandine: teigiama maitinimo šaltinio 19 šyna visų sekcijų 1 .1 - I.n diodai 4, signalinės lemputės 2 ir neigiama maitinimo šaltinio 19 šyna. šio tikrinimo metu diodai 5 neleidžia srovei tekėti į diodus 6 ir i, relės 7 apviją ir kartu apsaugo nuo. melagingo garso signalo.
[0026] Jeigu visos lemputės 2 dega, mygtukas 9 atjungiamas. Įrenginys paruoštas darbui.
[0027] Kuriam nors kontroliuojamam parametrui nukrypus nuo normos, susijungia atitinkamo daviklio/ 3 kontaktai
[0028] •0
[0029] (pvž., sekcijos 1.2 daviklio)- Iš teigiamos maitinimo šaltinio šynos srovė teka per sekcijos 1.2 davikli, 3, diodą 5, uždegdama to-s sekcijos signalines lemp'uites 2,
[0030] i, neigiamą maitinimo šaltinio 19 šyną. • Užsidega tik sekcijos 1.2 signalinės lemputės, rodančios konkretaus parametro nukrypimą nuo normos.
[0031] Srovė per sekcijos 1.2 davikli, 3 taip pat teka i diodą 6, per rezistorių 10 i relės 7 apviją. Kondensatorius 11, išsikraudamas per rezistorių 10, uždelsia relės 7 suveikimą, o tai svarbu tuo atveju, jeigu dėl trumpalaikio pašalinio trikdžio trumpam susijungia kurio nors daviklio 3 kontaktai. Tekant' srovei per relę 7, jos kontaktas 12 sujungia garso indikatoriaus ' 15 grandinę, o kontaktas 13 atsidarydamas nutraukia garo katilo elektromagneto 16 grandinę ir katilas gęsta . . (jeigu įrenginys skirtas signalizuoti ' garo katilo avarinę būklę).
[0032] Tuo tarpu kitų sekcijų ,1.1, 1.3 - l.n diodai 6 neleidžia srovei iš sekcijos 1.2 tekėti i, tų sekcijų, kurių davikliai nerodo sutrikimo, signalines' lemputes 2.
[0033] Tuo atveju, jeigu dingsta įtampa iš maitinimo šaltinio 19 per re'lės 8 apviją nustoja tekėti srovė, kontaktas 14 grįžtą, i, normalią būklę (užsidaro) , sujungdamas papildomo garso 17 ir šviesos indikatorių .maitinimo grandinę, signalizuodamas apie maitinimo šaltinio gedimą.
[0034] Esant schemoje trumpajam jungimui, balastinis rezistorius 20 apsaugo schemos diodus nuo pramušimo.
[0035] Siūlomoje schemoje nereikia elektromechaninio prietaiso - žingsninio ieškiklio ir dėl to padidėja įrenginio patikimumas.
Signalizacijos įrenginys,, kuriame yra nuolatinės įtampos maitinimo šaltinis, relė, garso indikatorių?,signalinės sekcijos, kurių kiekvienoje yra šviesos indikatorius, daviklis, pirmasis' ir, antrasis diodai,visų minėtų sekcijų pirmųjų diodų pirmi elektrodai' tarp savęs sujungti ir prijungti prie mygtuko pirmo kontakto, mygtuko antrasis kontaktas prijungtas prie vienos maitinimo šaltinio šynos, kiekvieno pirmųjų diodų aitrieji elektrodai per tos pačios signalinės sekcijos šviesos 'indikatorių prijungti prie kitos maitinimo šaltinio šynos, -pirmas kiekvieno daviklio kontaktas per tos pačios signalinės sekcijos papildomą diodą prijungtas prie vieno minėtos relės apvijos galo,kitas relės apvijos galas prijungtas prie neigiamo.maitinimo šaltinio šynos, 'o relės kontaktas įjungtas garso indikatoriaus maitinimo grandinę, b e s i s k i •-r i a n t i s tuo, kad jame yra keletas minėtų papildomų diodų, kurių skaičius atitinka signalinių sekcijų skaičių, prie vieno minėtos relės- apvijos galo prijungti šių papildomų diodų katodai, kiekvieno šių diodų anodas sujungtas su tos pačios signalinės sekcijos minėto daviklio pirmu kontaktu ir su antrojo diodo anodu, antri visų daviklių kontaktai tarp savęs sujungti ir prijungti,prie teigiamos maitinimo šaltinio šynos, 0 'kiekvieno minėtų antrųjų- diodų katodas sujungtas su tos pačios signalinės sekcijos minėto pirmojo diodo katodu ir per šviesos indikatorių - su neigiama. maitinimo šaltinio šyna, prie minėto mygtuko" pirmo kontakto prijungti visų signalinių sekcijų.pirmųjų diodų anodai, o .mygtuko' antras kontaktas prijungtas prie teigiamos maitinimo šaltinio šynos.
