[LT] Išradimas susijęs su medicinos technika, būtent chirurgijos įrankiais. Tikslas - siekti didesnio osteosintezės stabilumo ir patikimumo, kurie garantuoja normalią kaulinio audinio saugumo eigą. Įtaisas sudarytas iš strypo (1), kurio viename gale yra kūgio formos atrama (2), o kitame - kompresijos mechanizmas. Ant strypo (1) užmaunamos antikaulinės plokštelės (3 ir 4), įgaubtu paviršiumi tiesiogiaibesiliečiančios su kaulo paviršiumi. Antkaulinių plokštelių ( 3 ir 4) sferiniame paviršiuje yra kiaurymės, platėjančios nuo plokštelių darbinių paviršių. Kompresijos mechanizmas sudarytas iš atramos (5), turinčios įgaubtą paviršių, besiliečiantį su antkaulinės plokštelės (4) išoriniu sferiniu paviršiumi. Atrama (5) standžiai sujungta su įvore (6), kuri galiniu paviršiumi remiasi į veržlę (7). Strypo (1) darbinis galas (8) turi šonines nuopjovas (9). Veržlei (7) fiksuoti nuo pasisukimo ant strypo (1) darbinio galo (8) užmauta fiksuojanti plokštelė (10) su užlenktais lapeliais (11). Plokštelė (10) turi angą , atitinkančią strypo (1) darbinio galo (8) formą.
[EN]
[0001] Išradimas susijęs su medicinos technika, būtent, chirurgijos įrankiais, kurie taikomi p' gydant kaulų lūžius osteosintezės būdu.
[0002] Yra žinomas transfokalinės osteosintezės įtaisas, sudarytas iš virfcalo, srieginio cilindro, kuriame įtaisytas sraigtas, turintis ašinę angą virbalui. Ant virbalo yra atraminės plokštumos, tūrinčioš išilgines angas ir skersines išėmas. Virbalofiksatorius padarytas kaip spyruokliuojantis griebtuvas ir tvirtinamas ant sraigto, turinčio kontrveržlę, sujungtą su cilindru <žr. SU aut. liud. Nr. 1064947,. 1983.). Tačiau toks įtaisas nepagerina kaulų fragmentų suaugimo, kadangi ne visiškai pašalina diastazę • tarp sujungiamųjų kaulų fragmentų.
[0003] Artimiausias konstrukcija ir pasiekiamu rezultatų •siūlomam techniniam sprendiniui yra.; osteosintezės įtaisas, sudarytas iš strypo, kurio viename gale yra sferinė atrama, o kitame ~ sferinė įvorė. Ir atrama, ir įvorė . įtaisytos į poveržles. Be to, įtaisas turi keliamąj ą movą, kurį įtaisyta strypo gale ir remiasi į sferinę įvorę, o poveržlės pagamintos iš specialios medžiagos, turinčios atminties efektą, pvz, iš titano nikeiido, turi žiedo formą ir sujungtos su antkaulinėmis plokštelėmis (žr. SU aut, liud. Nr. 1666089, 1591). Tačiau> panaudojus minėtą įtaisą, nepasiekiama reikiamo spaudimo į kaulo fragmentus ne tik dėl jų kompresijos, be't ir dėl jų suartėjimo. Be co, gydymo metu neįmanoma atlikti papildomą kompresiją. Visa tai turi įtakos kompresijos stabilumui ir patikimumui.
[0004] Šio išradimo tikslas y ja sukurti tokį -transfokalinės osteosintezės įtaisą, kuri naudojant, palyginti su prototipu, būtų galima gauti didesni osteosintezės
[0005] stabilumą, ir patikimumą, garantuoti normalią kaulini audinio suaugimo -eigą.
[0006] Minėtas , ■v:, pasiekiamas transfokalinės
[0007] ■;osteosinfce:2ė§: v^taissVir- antkaulines yra atrama, ■« kitame - kompresijasmechanizinas.Nauja yra tai, kad ant .kaulo' tvirtinamai ^ su kaula b®siliečiantis plokštelės atraminis paviršius yra išilgai įgaubtas, o 'išorinė _antkaulinės plokšteles dalid turi sferini, paviršiu, kuriame yra anga strypui, leidžianti plokštelei pasisukti išilgine kryptimi strypo atžvilgiai Be to, atrama yra kūgio formos ir turi su antkaulirtės plokštelės sferiniu paviršiumi besiliečiančią sferinę atraminę plokštumą. Antkaulin^s .p^0k§telės;;:^ai&tas^paviršius'yra;grt3felėtas.
[0008] Pa lyginus siūlomą ;^rėndinį:-fsu prototipu išaiškėj a, kad aukščiau ištrai-dyti skiriamieji požymiai sudaro 'siūlomo sprendinio' naujumą ir atitinka išradimo /"naujumo" kriterijų, Lyginant siūlomą sprendinį ne tik su prototipu, bet ir su kitais techniniais sprendiniais šioje srityje, /nerasta^\;%okiti^.'.spręndisiftr^^ fe:riuos:e:-"v.s^iBią'. požymių visuma atitiktų arba būtų tapati siūlomo sprendinio požymių visumai. Todėl galima teigti, kad siūlomas įtaisas atitinka išradimo "esminių skirtumų" kriterijų.

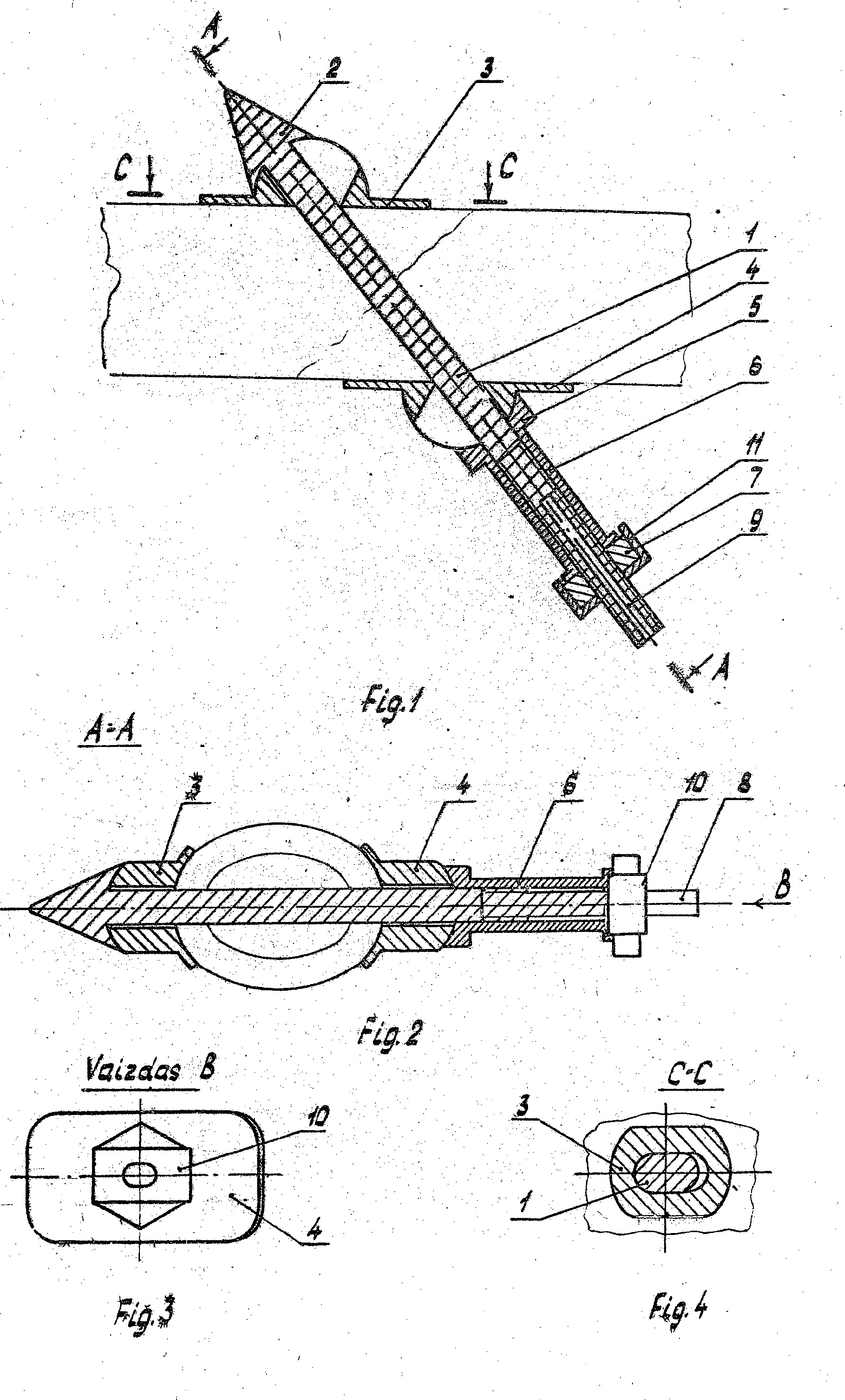

[0009] Išradimas pavaizduotas brėžinyje, Fig.l - transfokaiinės osteosintezės įtaisas, Fig.2 - įtaiso pjūvis pagal A-A Fig.l, Figr3 - vaizdas B Fig.2, Fig.4
[0010] Transfokalinės osteosintezės įtaisas sudarytas iš strypo lįį kurio viename gale yra kūgio formos atrama 2, o kitame - kompresijos mechanizmas. Ant strypo 1 užmaunamos antkaulinės plokštelės 3 i'r 4, įgaubtu paviršiumi tiesiogiai besiliečiančios su kaul© paviršiumi. Antkaulinių plokštelių 3 ir 4 sferiniame paviršiuje yra kiaurymės, platėjančios nuo plokštelių darbinių paviršių. Kompresijos mechanizmas sudarytas iš atramos .5, turinčios įgaubtą paviršių," besiliečiaritį su antkaulinės plokštelės 4 išoriniu sferiniu paviršiumi. Atrama'5 standžiai sujungta su i vore 6. Įvorė 6 galiniu paviršiumi remiasi i, veržlę 7. Strypo 1 darbinis galas 8 turi šonines nuopjovas 9. Veržlei 7 fiksuoti nuo pasisukimo ant strypo 1 darbinio galo 8 užmautaplokštelė 10 su užlenktais lapeliais 11. Plokštelė 10 turi angą, atitinkančią strypo 1 galo formą B..Įtaisas panaudojamas taip. Per sugretintas kaulų atlaužas gręžiamas kanalas strypui 1. Po kūgio formos atrama 2 padedama antkaulinė plokštelė 3, kurios įgaubtas išilginis paviršius nukreiptas į kaulo • paviršių. Po to strypas 1'įkišamas į pragręžtą kanalų. • Ant išsikišusios virš minkštųjų audinių strypo 1 dalies iš eilės dedami antkaulinė plokštelė 4, kurios įgaubtas paviršius taip pat nukreiptas į kaulo paviršių, atrama 5 su įvore 6 ir truputį pasukama veržlė 7. Antkaulinių
[0011] plokštelių 3 ir 4 įgaubtas paviršius apgaubia kaulo dalis. Toliau antkaulinės plokštelės suartinamos sukant veržlę 7 tol, kol jų įgaubti paviršiai prispaudžiami prie kaulo atlaužų paviršių. Panaudojus- kompresijos mechanizmą ir suspaudus kaulų fragmentus, veržlė 7 fiksuojama, uždedant ant strypo 1 darbinio galo 8 fiksuojančią plokštelę *10. Įgaubtas antkaulinių plokštelių paviršius leidžia geriau joms prisispausti prie kaulo, o minėtų plokštelių grublėtumas gerina kaulo mitybą.
[0012] Lūžiui suaugus, įtaisas iš kaulo išimamas tokia tvarka. Pirmiausia nuimama fiksuojanti plokštelė 10, atsukama veržlė 7 ir ji nuimama nuo strypo 1. Po to nuimgma įvorė 6 su atrama 5. Nuo strypo 1 nuimama antkaulinė plokštelė 4. Stumiant strypo 1 darbini, galą 8 išilgine kryptimi . kūginės formos atrama 2 pakelia audinius, kurie pakeltoje vietoje prapjaunami ir strypas 1 išimamas su antkau1ine plokštele 3.
[0013] Taigi tokia antkaulinių plokštelių konstrukcija ir toks plokštelių tvirtinimas prie lūžusio kaulo paviršiaus
[0014] ( garantuoja tolygų spaudimo prie kaulo pasiskirstymą kompresijos metu, kartu stabilizuoja kompresijos ' procesą^ kadangi pašalinama kaulų posli nkio galimybė.
1. Transfokalinės ostaosintezės įtaisas, sudarytas iš strypo, kurio viename gale yra atrama,, o kitame '- i:kompresijos mechanizmas, ir. antkaulinių plokštelių,besiskiriantis tuo, kad tiesiogiai su kaulu besiliečiantis antkaulinės plokšteles atraminis paviršius yra; išilgai įgaubtas, išorinė antkaulinės plokštelės dalis turi sferinį paviršių, kuriame padaryta anga strypui, leidžianti plokštelei pasisukti išilgai strypo, be to, atrama yra kūgio formos ir turi besiliečiančią \ su antkaulinės ' plokštelės ' sferiniu paviršiumi sferinę plokštumą.
kompresijos mechanizmas, ir. antkaulinių plokštelių,besiskiriantis tuo, kad tiesiogiai su kaulu besiliečiantis antkaulinės plokšteles atraminis paviršius yra; išilgai įgaubtas, išorinė antkaulinės plokštelės dalis turi sferinį paviršių, kuriame padaryta anga strypui, leidžianti plokštelei pasisukti išilgai strypo, be to, atrama yra kūgio formos ir turi besiliečiančią \ su antkaulinės ' plokštelės ' sferiniu paviršiumi sferinę plokštumą.2. Transfokalinės osteosintezės įtaisas pagal 1 punktą, besiskiriantis tuo, kad antkaulinės plokštelės įgaubtas y^ vi_ šius yra grublėtas.
