[LT] Išradimas susijęs su hidroenergetiniais įrenginiais ir gali būti panaudotas energetinėse sistemose. Bazine įrenginio dalimi yra vamzdynas, sumontuotas keliolikos metrų gylyje ant besiremiančių į jūros dugną atramų. Vamzdynas yra hidroakumuliatorių prijungtas prie hidroturbinos - elektros generatoriaus bloko, pastatyto ant platformos. Į vamzdyną įmontuoti stūmokliniai siurbliai, kurie sujungti su vamzdynu per atbulinius vožtuvus. Siurblio stūmoklis turi dvipusį kotą, prie kurio iš vienos pusės pritvirtintas svoris, o iš kitos pusės lanksčiu ryšiu pritvirtinta esanti jūros paviršiuje plūdė. Analogai turi tą trūkumą, kad plūdės eiga siurblio stūmokliui perduodama neredukuota ir todėl gali efektyviai panaudoti tik ribotos amplitudės bangų energiją. Tam trūkumui pašalinti įrenginyje plūdė priesiurblio stūmoklio koto lanksčiu ryšiu tvirtinama per poliplastinį reduktorių. Įrenginys veikia sekančiu būdu. Kai banga kelia plūdę, jėga per lankstų ryšį ir polispastinį reduktorių perduodama siurblio stūmokliui. Vandens slėgis atidaro atbulinį vožtuvą, ir vanduo įšvirkščiamas į vamzdyną, kai banga nuleidžia plūdę, svoris grąžina stūmoklį į pradinę padėtį. Tuo pat metu siurblio cilindras per filtrą užsipildo vandeniu. Pasikartojant darbiniams ciklams slėgimas hidroakumuliatoriuje pakyla iki reikiamo dydžio ir hidroturbinos-elektros generatoriaus blokas pradeda gaminti elektros energiją.
[EN]
[0001] Išradimas susijęs su h. idroenerget. i. n. iais įrenginiais ir gali būti . panaudotas energetinėse sistemose, utilizuojančiose jūros bangu, energiją.
[0002] Jau žinomi jūros bangų energijos utilizavimo-įrenginiai, susidedantys iš stacionarinės^ besiremiančios į jūros dugną platformos• su pastatytais ant jos stūmokliniais siurbliais, kurių stūmokliai lanksčiu ryšiu sujungti su plūdėmis ir kurie vamzdynu, per hidroakūmuli. atorių sujungti su hidroturbinos-. elektros generatoriaus bloku' ( TSRS patentas Nr. 5964, F03B13/ 12).
[0003] Tačiau tokio įrenginio plūdės eiga perduodama siurblio stūmokliui be redukcijos ir todėl įrenginys gali efektyviau panaudoti tik ribotos amplitudės bangų energiją.
[0004] Išradimo tikslas yra pagerinti įvairios" amplitudės jūros bangų energijos utilizavimo efektyvumą.
[0005] Tuo tikslu . siurblio stūmoklis sujungiamas su plūde lanksčiu ryšiu per skrysčius.

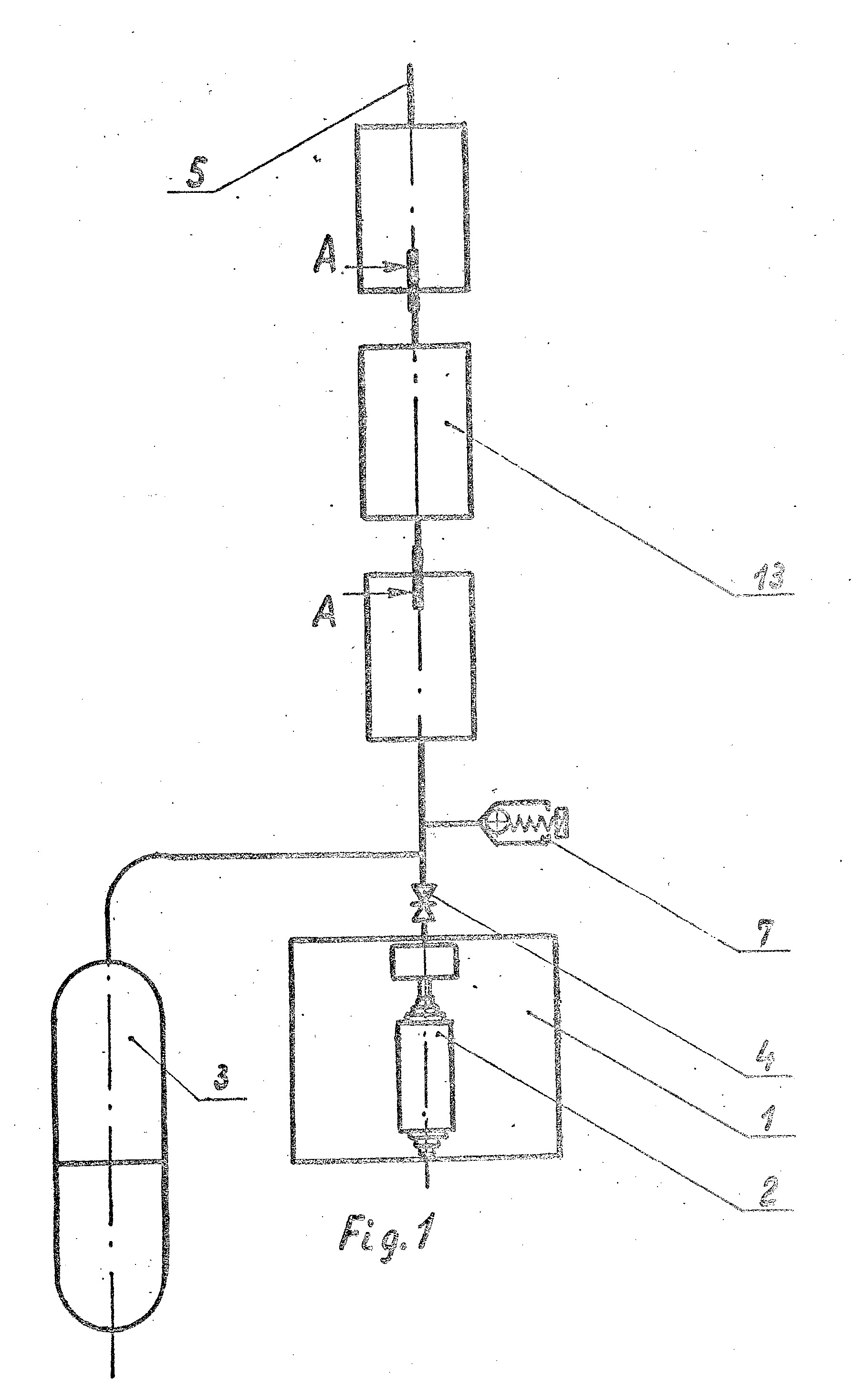

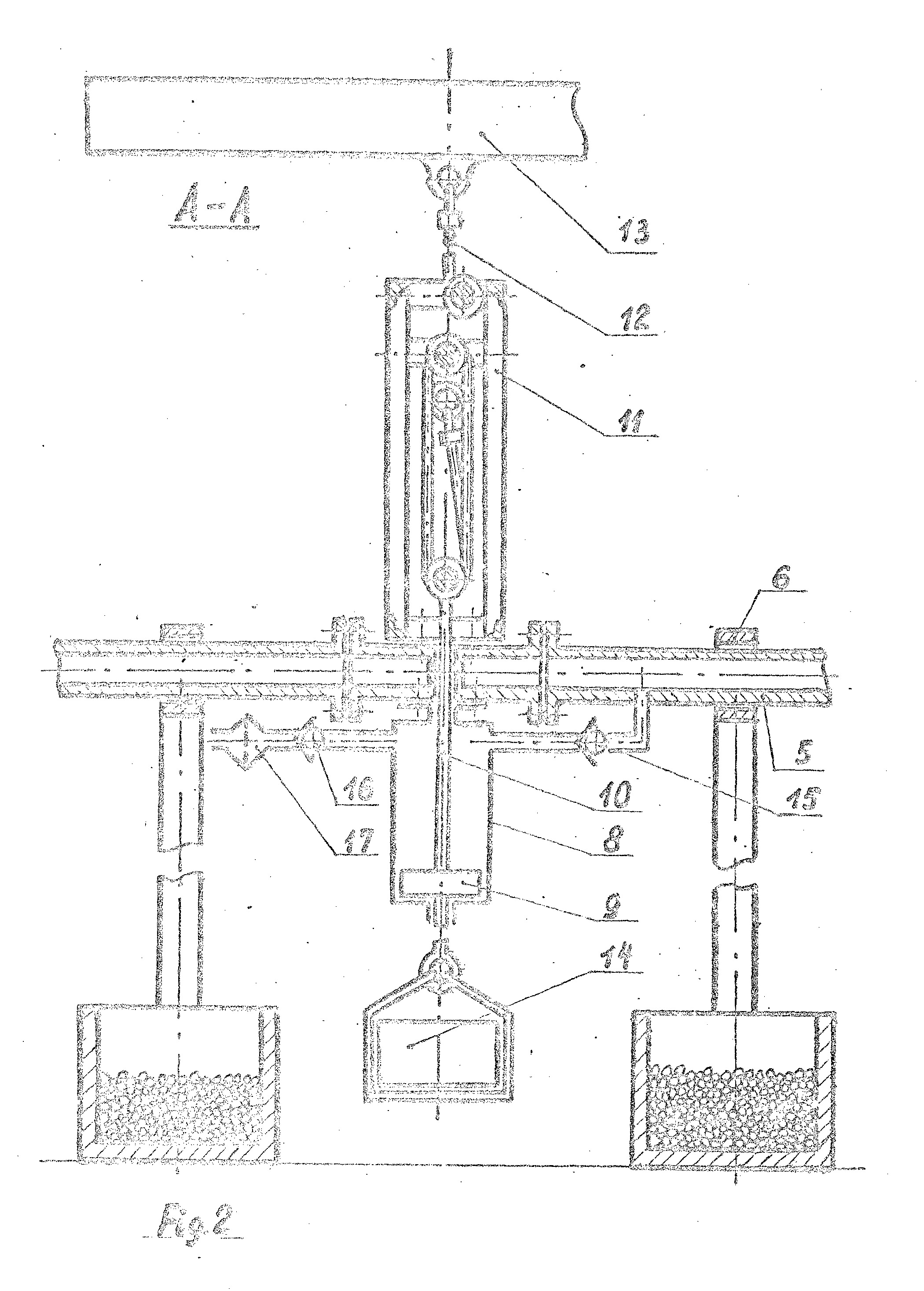

[0006] Įrenginys jūros bangų energijai. utilizuoti susideda iš platformos 1, ant kurios pastatytas, hidroturbinos - elektros generatoriaus blokas 2, per hidroakumuliatorių 3 ir sklendę 4 sujungtas su slėgiminiu vamzdynu 5, kuris sumontuotas ant besiremiančių į jūros dugną atramų 6 ir kurįs turi apsauginius vožtuvus 7. Į vamzdyną. įmontuoti stūmokliniai siurbliai 8, prie kurių stūmoklio 9
[0007] 4
[0008] dvipusio koto 10 iš vienos pusės per skrysčius 11 lanksčiu ryšiu 12 pritvirtinta plūdė 13, o iš kitos pusės
[0009] pritvirtintas svoris 14. Siurbliai 8 per atbulinį vožtuvą 15 sujungti su slėgiminiu vamzdynu 5, o per atbulinį vožtuvą 16 ir filtrą 17 su aplinka.
[0010] Įrenginys jūros bangų energijai utilizuoti veikia tokiu būdu: .Kai banga kelia plūdę 13, jėga per lankstų ryšį 12 ir . skrysčius 11 perduodama siurblio stūmokliui 9. Vandens slėgis . atidaro atbulini, vožtuvą 15 ir vanduo ^švirkščiamas i, slėgiminį- vamzdyną 5. Kai banga nuleidžia plūdę 13, svoris 14 grąžina stūmokli 9 į pradinę padėtį. Tuo pat metu atsidaro atbulinis vožtuvas 16 ir siurblio 8 cilindras, per filtrą 17 užsipildo vandeniu. Pasikartoj ant darbiniams ciklams slėgiminiame vamzdyne, vandens slėgis pakyla iki reikiamo dydžio, hidroturbina pradeda sukti elektros generatorių ir 'gaminama elektros energija. Tokia įrenginio konstrukcija leidžia efektyviau utilizuoti įvairios amplitudės jūros bangų energiją..
Įrenginys jūros bangų energijai utilizuoti,susidedantis iš platformos, • ant kurios pastatytas hidroturbinos-elektros generatoriaus. blokas per 1■ hid.roakumuliat.oriu sujungtas su slėgirnini su vamzdynu, kuriame įmontuoti stūmokliniai siurbliai, prie kurių dvipusio koto iš vienos pusės pritvirtintas svoris, o■ iš kitos per lankstų ryšį plūdė, b e s i s k i r i a n-.t i s tuo, kad plūdė prie siurblio koto lanksčiu ryšiu tvirtinama per skrysčius.
Įrenginys jūros bangų energijai utilizuoti,susidedantis iš platformos, • ant kurios pastatytas hidroturbinos-elektros generatoriaus. blokas per 1■ hid.roakumuliat.oriu sujungtas su slėgirnini su vamzdynu, kuriame įmontuoti stūmokliniai siurbliai, prie kurių dvipusio koto iš vienos pusės pritvirtintas svoris, o■ iš kitos per lankstų ryšį plūdė, b e s i s k i r i a n-.t i s tuo, kad plūdė prie siurblio koto lanksčiu ryšiu tvirtinama per skrysčius.
