[LT] Paketo skydas iš skersinio pjovio parketlenčių ir staklės parketlentėms pjauti.@Išradimas priklauso statybos sričiai ir panaudojamas klojant ir dailinant grindis.@Staklės turi du apskritus (1, 2) pjūklus ir varantį veleną. Prie varančio veleno pritvirtintas vienas skersinio medienos pjovimo pjūklas (2) su keitimo plokštėmis ant dantų. Parketo skydas sudarytas iš priklijuotų prie pagrindo sluoksnio skersinio pjūvio parketlenčių (10). Parketlentės (10) padarytos daugiakampio formos su tiesiomis kraštinėmis. Skydas padengtas aštuonkampėmis (12) ir kvadratinėmis (13) parketlentėmis. Dvipjūklėmisstaklėmis apvali plona mediena supjaustoma parketlenčių (10) storio apvaliomis atpjovomis, kurios presu suformuojamos į aštuonkampes (12) ir kvadratines (13). Nelygiąja, skersiniu pjovimo pjūklu (1),atpjautąja puse parketlentės (10) priklijuojamos prie pagrindinio sluoksnio (9). Klijavimas nelygiu paviršiumi sustiprina priklijavimą, pagerina parketo kokybę. Pjūklu (2) su kietmetaliu nupjauta parketlenčių (10) pusė iš karto yra lygi, geros kokybės be didesnio šlifavimo, o tai supaprastina ir palengvina parketo gamybą.
[EN]
[0001] Žinomas medžio pjovimo mazgas su apskritais pjūklais, turintis du lygiagrečiai išdėstytus pjūklų vel'enus su judamai pritvirtintais apvaliais pjūklais, išdėstytais' vienoje plokštumoje, pjūklų kreipiamąsias ir padavimo veleną. Kreipiamosios sumontuotos ant pagrindo ir
[0002] išdėstytos tarp pjūklų taip, kad kiekviena ant
[0003] ■skirtingų velenų pritvirtinta pjūklų' pora pastatyta •vienoje kreipiamųjų poroje. Padavimo .valcai iš-kreipiamosios išdėstyti su tarpais praeiti žmogui (žr. buvusios TSRS aut. liud. Nr. 1395486, B27B5/34, I.B. Nr.18,1988).
[0004] Taip pat žinomas medžio pjovimo mazgas, turintis pagrindą, veleną su aksionaliai judamais apvaliais pjūklais, kreipiamąsias, turi'hčias korpusą su lygiagrečiai veleno ašiai judamais intarpais. Jis taip pat turi įrenginį tepimo - šaldymo skysčiui pompuoti į tarpą tarp pjūklo ir intarpo bei varžtą intarpui prispausti prie pagrindo. Intarpai kreipiamųjų korpuse įtaisyti sų papildomais laisvės laipsniais vertikalinės simetrijos ašies ir pjūklų diskams lygiagrečios horizontalinės simetrijos ašies atžvilgiu. Tarp
[0005] prispaudimo varžto ir .jam gretimo intarpo įdėtas standus elementas (žr. buvusios TSRS aut. liud.. Nr.
[0006] 1074717, B27B 5/34, I.B. Nr.7,1984).
[0007] Taip pat žinomas skersinio pjūvio parketo skydas " iš priklijuotų prie pagrindo parinktos medžių rūšies laisvo skersinio pjūvio parketlenčių. - Tarpai tarp parketlenčių užpildyti apskritais medienos intarpais, įtvirtintais į skyles, padarytas pagrinde ir tarp
[0008] "parketlenčių (žr. buvusios TSRS aut. liud. Nr.1642957 TIK E04F 15/04, I.B. Nr.14, 1991).
[0009] Žinomo pjovimo mazgo trūkumą sudaro nepakankama parketui pjovimo kokybė, nes po nupjovimo abi
[0010] parketlentės pusės yra vienodos ir jos viršutini apdailos paviršių reikia daug lyginti, šlifuoti, o tai sudėtingas, daug .energijos reikalaujantis darbas.
[0011] *
[0012] Žinomo parketo iš skersinio pjūvio parketlenčių trūkumą sudaro jo 'nepakankama kokybė, nes parketlentės yra iš natūralios apvalios formos medžio nuopjovų, o tarpai netvarkingai užpildyti apskritais intervalais.
[0013] Numatomo išradimo tikslas yra parketlenčių paruošimo supaprastinimas—bei palengvinimas ir parketo kokybės pagerinimas.
[0014] Nurodytas tikslas-pasiekiamas tuo, kad: 1.Žinomose dvipjūklėse medžio pjovimo staklėse,
[0015] turinčiose du apskritus pjūklus ir varantį veleną, padaryti tokie pakeitimai: prie varančio veleno pritvirtintas vienas skersinio pjovimo pjūklas, o kitas
[0016] 2. Žinomame parketo skyde iš skersinio pjūvio
[0017] parketlenčių,, sudarytame iš priklijuotų prie pagrindo sluoksnio skersinio pjūvio parketlenčių, padaryti tokie pakeitimai: parketlentės padarytos daugiakampio formos su tiesiomis daugiakampio kraštinėmis, skydas sudarytas iš aštuonkampių ir kvadratinių parlcetlenčių.

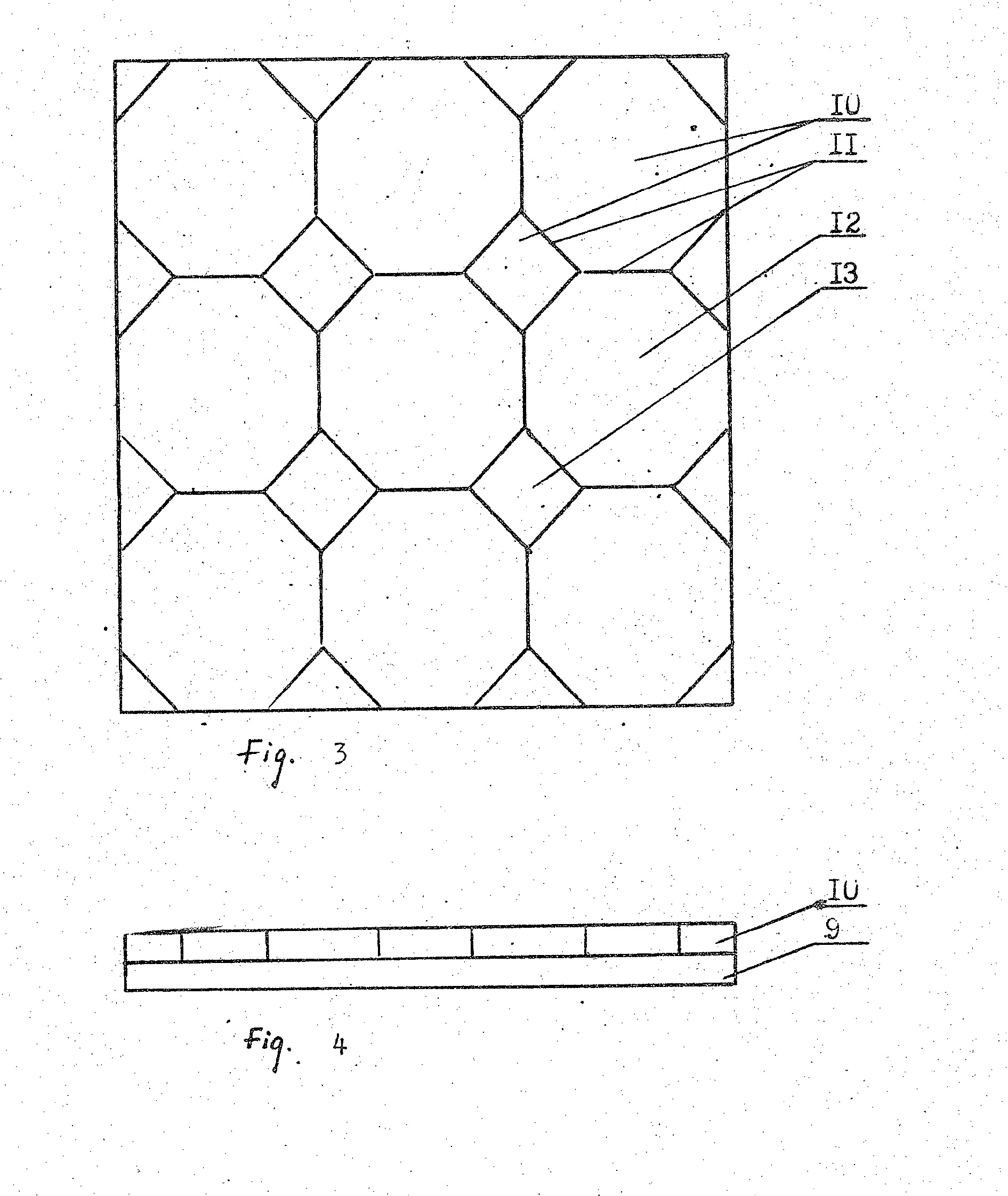

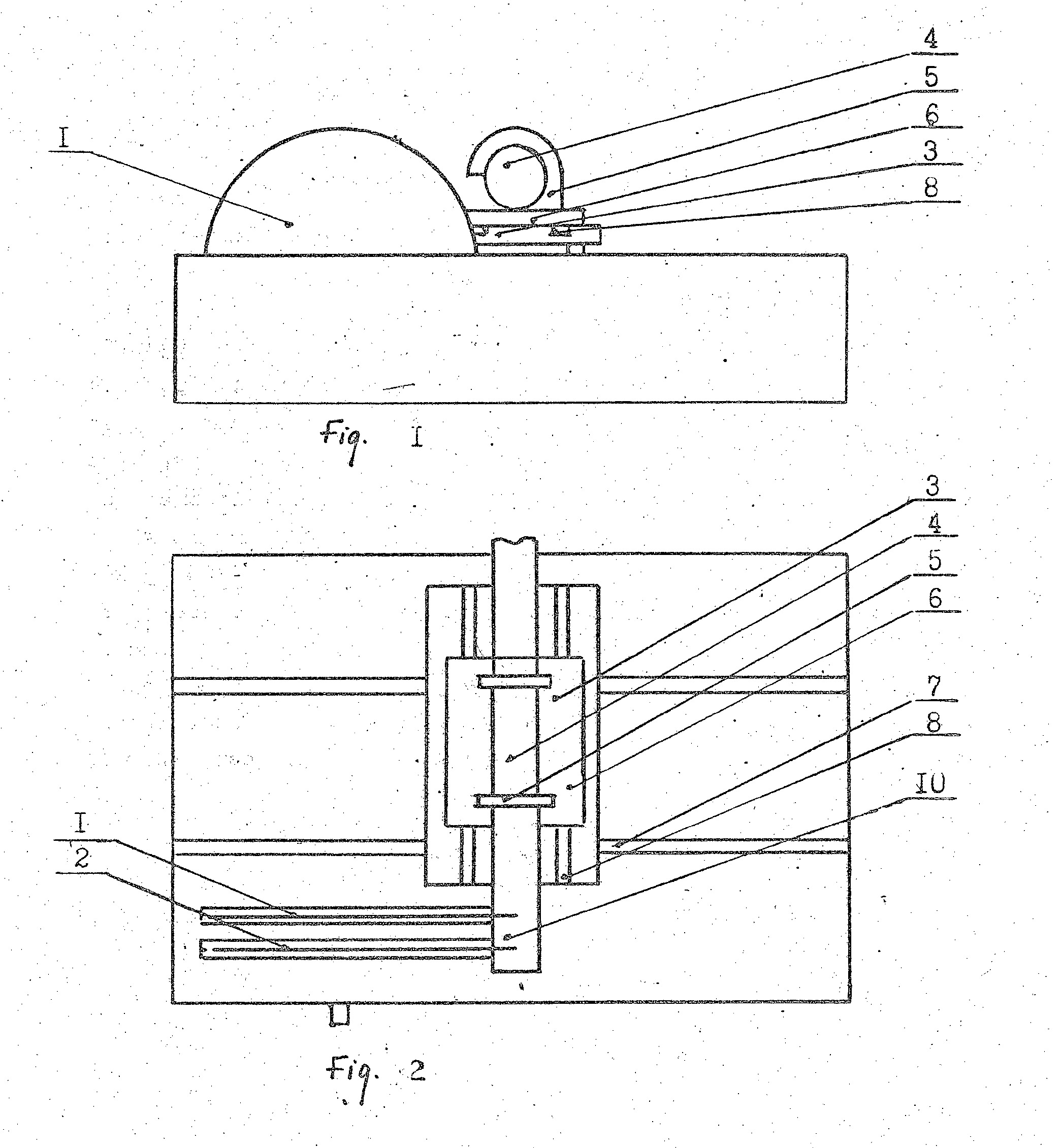

[0018] Išradimo esmė -paaiškinta brėžiniais, kur " fig. 1 pavaizduotos1 staklės iš priekio, fig. 2 --.staklės iš viršaus, fig. 3 - parketo skydas iš viršaus, ' fig. 4 - parketo skydas iš šono.
[0019] Dvipjūklės apskritapjūklės staklės turi du diskinius pjūklus 1,2 ir varanti, veleną (brėžinyje neparodytas). Ant varančio veleno užmautas ir pritvirtintas vienas skersinio medienos pjovimo pjūklas 1 pagal GOST-ą 930-6; kodas 07540450; 400x2,2. Antrasis ant veleno užmautas ir pritvirtintas pjūklas 2 ant dantų pjovimo paviršiaus turi kietmetalio plokšteles, kuriomis tiesiogiai ir pjauna. Šis pjūklas 2 atitinka GOST-ą 9769-69; kodas 0754150; 400x2,8. Pjūklai 1 ir 2 užmauti ant to paties veleno lygiagrečiai vienas kitam. Staklės' turi judamą stalą 3 su įrenginiu pjaunamai medienai -4 pritvirtinti, padarytą griebtuvo 5 formos. Griebtuvas 5 pritvirtintas prie judamos plokštelės 6, pastatytos ant judamo stalo 3 su galimybe judėti fiksuojamu žingsniu, statmenai pjūklų 1,2 plokštumoms. Judamas stalas 3 pastatytas kreipiamosiose 7, lygiagrečiose pjūklų 1,2 plokštumoms." Judama plokštė 6 įstatyta i kelią, statmeną pjūklų 1,2 plokštumoms. Parketo skydas turi priklijuotas prie pagrindo sluoksnio, parketlent.es 10. Parketlen'tės 10 padarytos iš skersinio pjūvio medienos plokštelių, turinčių taisyklingų daugiakampių su tiesiomis kraštinėmis 11 formą. Skydas suformuotas iš parketlenčių ', turinčių aštuonkampio 12 ir kvadrato 13 formą. Aštuonkampių 12 ir kvadratų 13 kraštinės 11 yra vienodo ilgio ir skyde tarpusavyje suglaustos.
[0020] Naudojamos medienos 4 apvalią nuopjovą griebtuvais 5 pritvirtina prie judamos staklių plokštės 6. Stumiant stalą 3 pjūklų 1,2 kryptimi, atpjauna parkėtlentę. 10. Skersinio pjovimo pjūklu 1 parketlentę 10 iš vienos pusės atpjauna nelygiai-gruoblėtai. Iš kitos pusės pjūklu su kietmetalio plokštėmis ant dantų parketlentė 10 atpjaunama lygiai. Po to stalą 3 su mediena 4 atitraukia nuo pjūklų 1,2 atgal, ir plokštė € su mediena 4 padaro vieną fiksuotą žingsnį pjūklų 1,2 kryptimi, statmenai jų plokštumai. Taip mediena. 4 pastumiama į pjovimo poziciją sekančiam pjovimui.. Stalą 3 vėl stumiant' link pjūklų 1,2, pjovimas pakartojamas. Tokiu būdu, kartojant plokštės 6 ir stalo 3 perstumdymus, mediena 4 supjaustoma į parketlentės storio skersinio medienos pjūvio plokšteles parketlentėms 10. Presu, turinčiu aštuonkampių 12 ir kvadratinių 13 parketlenčių formą atitinkanti, darbo organą, iš apskritų parketlenčių 10 atpjovų padaromos aštuonkampės 12^ ir kvadratinės 13. parketlentės 10. Darant parketb skydą, parketlentės 10 nelygiąja' puse, atpjautąja skersinio pjovimo pjūklu 1, klijuojamos prie pagrindo sluoksnio 9. Tarpai tarp aštuonkampių parketlenčių 12 užpildomi kvadratinėmis parketlentėmis 13. Viršutinis parketo sluoksnis, kuri, sudaro parketlenčių' 10 pusė, pjauta pjūklais 2 su kiėtmetalio plokštėmis, yra^Lygus ir po suklijavimo pašlifuojamas.
[0021] ir palengvina parketlenčių paruošimą• ir pagerina parketo kokybę.. Skersinio pjovimo pjūklas atpjauna parketlentes gruoblėtai ir be papildomo ruošimo toks paviršius paprastai ir stipriai priklijuojamas prie pagrindo sluoksnio. Nelygus paviršius prilimpa stipriau, kokybiškiau. Pjūklu su kietmetalio plokštėmis atpjautas paviršius lygus ir, paruošus' parketo' skydą, tereikia mažai pašlifuoti. Tai supaprastina parketo ruošimą ir gerina jo kokybę. Lyginant su prototipu, parketo ruošimas palengvinamas 'ir tuo, kad nereikia grąžioti jo skydo ir užpildyti tarpų. Čia parketas formuojamas iš iš anksto paruoštų ' standartinių parketlenčių. Tai sumažina darbo ir lėšų sąnaudas, pagerėja ir medienos sunaudojimas. Parketlentėms panaudojama nestora apvali mediena. Ją apkapojant presu, lieka nedaug atliekų. Kvadratinėms parketlentėms panaudojama * i.r visiškai plona mediena.- Naudojant įvairaus atspalvio medieną, kombinuojant tamsesnę su šviesesne, pagerinama parketo kokybė ir jo išvaizda.
1, Parketo skydas iš skersinio pjūvio parketlenčių, kurios' priklijuotos prie pagrindo, b e s i s k i r i a n t i s tuo, kad parketlentės yra įvairių,daugiakampių 'formos, kurių kraštinės yra tiesinės ir kartotinės kitųdaugiakampių kraštinėms, be to,; parketlentės prie pagrindo priklijuotos nelygiąja puse..
2. Staklės: skersinio pjūvio parketlentėms pjauti, turinčios aęt pagrindo ' išdėstytus du apskritus pjūklus ir varanti, veleną, medienos^, padavimo ^mechanizmą ir griebtuvą, . b esi s k į . r i a n č i o ' s 'tuo'* , ■ Jčad abu skersinio medienos pjovimo pjūklai pritvirtinti ant to paties varančiojo veleno lygiagrečiai vienas kitam su tarpu,;lygiu parketlentės storiui, prie vieno pjūklo dantų pritvirtintos kietmetalio plokštelės, o išilginio medienos padavimo, mechanizmas turi galimybę judėtifiksuotu žingsniu, kurio ilgis lygus dviem■parketlentės storiams,_ be to, ant pagrindo • papildomai sumontuotas apkirtimo presas, kurio darbo organas yra daugiakampio formos ir yra keičiamas.
