[LT] Įrenginys skirtas lietaus nuotekių valymui. Išradimo tikslas - valymo įrenginių panaudojimo efektyvumo padidinimas. Siūlomame įrenginyje bent dalis sodintuvo betoninio kontūro įrengta iš keramzitbetonio ir arba besmėlinio betono.
[EN]
[0001] Išradimas skirtas skysčiu, kuriuose yra suspenduotų •medžiagų, naftos produktų, valymui ir gali būti panaudotas paviršinių nuotekų valymui.
[0002] Yra žinomos priešfiltracinės įrengimo konstrukcijos, susidedančios iš paruošiamojo smėlio sluoksnio, polietileninės plėvelės ir apsauginio smėlio sluoksnio.
[0003] Šiose įrengimo konstrukcijose apsauginis smėlio sluoksnis yra tiktai konstruktyvinis elementas ir neskirtas nuotekų papildomam valymui (Priešfiltracinių įrenginių iš polietileninės plėvelės dirbtiniams vandens telkiniams projektavimo ir statybos instrukcija, SN551 - 82, M.,1983, 6 psl.).
[0004] Artimiausias pagal techninį sprendimą yra lietaus vandens akumuliavimo ir valymo įrenginys, susidedantis iš daugiasekcij inio sodintuvo, kurio pagrindą sudaro polietileninė plėvelė, apsauginis filtracinis sluoksnis ir betoninis kontūras, o taip pat padavimo ir išleidimo
[0005] vamzdynai (TSRS paraiška Nr.5002570/26, C02F1/00, 1991) .
[0006] Žinomo įrenginio trūkumas yra nepakankamas atskirų elementų efektyvumo panaudojimas, nes reikalingi specialūs elementai iš dalies apvalyto vandens įvedimui
[0007] į apsauginį smėlio sluoksnį, o betoninis kontūras kaip filtracinis elementas nenaudoj amas..
[0008] Išradimo tikslas yra įrenginio elementų efektyvesnis panaudojimas . ir valymo įrenginių komplekso supaprastinimas.Tai pasiekiama tuo, kad bent dalis betoninio koir iro įrengta iš keramzitbetonio ir / arba besmėlinio betono.
[0009] Naujai pareikštame techniniame sprendime yra kitas elementų išdėstymas ir nauji ryšiai tarp jų, o tikslas pasiekiamas kaip tik šių naujų požymių, nurodytų apibrėžtyje dėka.

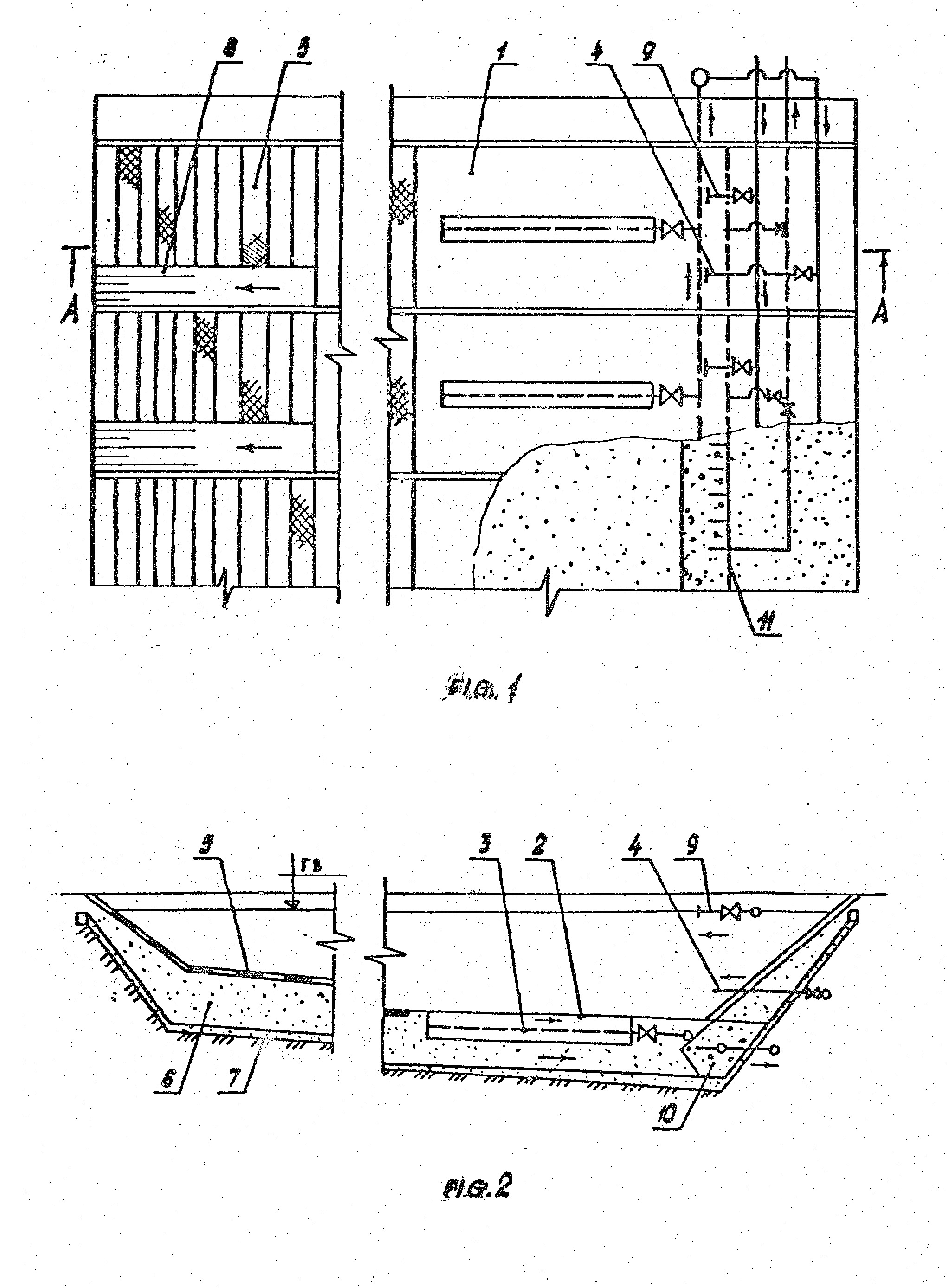

[0010] Brėžinyje parodytas siūlomas įrenginys: fig.l - planas, fig.2 p.iuvis pagal A-A fig.l.
[0011] Įrenginys susideda iš daugiasekcijinio sodintuvo 1 sekcijų, betonuoto kontūro 2 (2 pav.), kuriame įrengti atbulini-^i filtrai ir pakloti drenažo vamzdynai 3,
[0012] sujungti į bendrą surinkimo vamzdyną, kuris turi išpylimus 4 į visas sekcijas. Bent dalis betoninio kontūro 2 įrengta iš keramzitbetonio arba besmėlinio betono, arba gali būti panaudotas viena arba kita medžiaga kartu.
[0013] Siūlomame techniniame sprendime panaudojamas keramzitbetonis klojamas mažiau įgilintoje sodintuvo dalyje juostomis.
[0014] Bendras betonuoto kontūro, iškloto iš keramzitbetonio, plotas paskaičiuojamas valomo vandens debito
[0015] praleidimui (tai yra lygus praleidžiamo per filtruojančią medžiagą debitui).
[0016] Po betonuotu ' kontūru 2 yra priešfiltracinis įrengimas, susidedantis iš apsauginio filtruojančio sluoksnio 6,
[0017] polietileninės plėvelės 7 ir paruošiamojo smėlio sluoksnio. Apsauginio filtruojančio sluoksnio storis paskaičiuojamas valomo vandens debito praleidimui.
[0018] Sekcijoje yra nuožulnūs įvažiavimai 8 žemės kasimo .technikai įvažiuoti, panaudojant ją nusausintų nuosėdų pašalinimui iš sodintuvo sekcijų.
[0019] Kiekvienoje sodintuvo sekcijoje taip pat yra vandens nuotekų padavimo vamzdynai 9, pradinio valymo filtrai, naftos surinkimo ir pašalinimo įrenginiai (brėžim^-neparodyti). Sodintuvo gilesnėje dalyje įrengti atbuliniai filtrai 10, kuriuose pakloti išleidimo vamzdynai 11 skirti išvalyto vandens išleidimui.
[0020] Įrenginys dirba taip. Lietaus nuotekos padavimo vamzdynu 9 patenka i, sodintuvo 1 sekciją, kurioje
[0021] nusistovi. Nusistovėjęs vanduo per pradinio valymo filtrą ir keramzitbetonio arba' besmėlinio betono juostas 5 patenka i, apsaugini, filtracini, sluoksnį 6, kuriame apsįvąlo per filtrą 10 ir . išleidimo vamzdyną 11 išvalytas vanduo tiekiamas- vartotojams.
[0022] ■Apsauginis filtracinis sluoksnis 6, esant reikalui, gali būti išvalytas,. -įvedant į ji, biologini, preparatą ^Degradoil" . '■..- V.
[0023] Po vandens nusistovėjimo atitinkamoje sodintuvo 1 sekcijoje, iš dalies apvalytas vanduo pašalinamas aukščiau nurodytu būdu, o nuosėdos nusausinamos, įjungiant į darbą drenažo vamzdyną 3, kuriuo vanduo paduodamas į kaimyninę užpildytą sekciją jo apvalymui. Nusausintos nuosėdos iš sekcijos šalinamos žemės kasimo priemonėmis per įvažiavimą 8.
[0024] Pasiūlytame įrenginyje iš dalies apvalytas vanduo papildomai valomas įrenginio apsauginiame filtraciniame sluoksnyje, įvedant jį ne per vamzdynų tinklą,- o tiesiogiai per betoninį kontūrą, kurio bent dalis įrengta iš keramzitbetonio arba besmėlinio betono. Todėl padavimo vamzdynų statyba tampa nereikalinga, ir aktyviai išnaudojamas akumuliuojančių talpų . sekcijų betoninis kontūras.
Lietaus vandens akumuliavimo ir valymo įrenginys,susidedantis iš daugiasekcijinio sodintuvo, kurio pagrindą sudaro v polietileninė plėvelė, apsauginis• sluoksnis ir betoninis kontūras, o taip pat padavimo irišleidimo vamzdynai, b e s i s k i r i a n t i š tuo, kad bent dalis betoninio kontūro įrengta iš keramzitbetonioir / arba besmėlinio betono.
Lietaus vandens akumuliavimo ir valymo įrenginys,susidedantis iš daugiasekcijinio sodintuvo, kurio pagrindą sudaro v polietileninė plėvelė, apsauginis• sluoksnis ir betoninis kontūras, o taip pat padavimo ir• sluoksnis ir betoninis kontūras, o taip pat padavimo irišleidimo vamzdynai, b e s i s k i r i a n t i š tuo, kad bent dalis betoninio kontūro įrengta iš keramzitbetonioir / arba besmėlinio betono.
